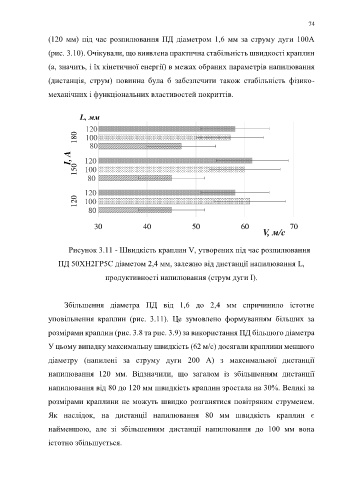

74

(120 мм) під час розпилювання ПД діаметром 1,6 мм за струму дуги 100А

(рис. 3.10). Очікували, що виявлена практична стабільність швидкості краплин

(а, значить, і їх кінетичної енергії) в межах обраних параметрів напилювання

(дистанція, струм) повинна була б забезпечити також стабільність фізико-

механічних і функціональних властивостей покриттів.

L, мм
120
180 100
80
I, A 120

150 100
80

120
120 100
80

30 40 50 60 70
V, м/с

Рисунок 3.11 - Швидкість краплин V, утворених під час розпилювання

ПД 50ХН2ГР5С діаметом 2,4 мм, залежно від дистанції напилювання L,

продуктивності напилювання (струм дуги I).

Збільшення діаметра ПД від 1,6 до 2,4 мм спричинило істотне

уповільнення краплин (рис. 3.11). Це зумовлено формуванням більших за

розмірами краплин (рис. 3.8 та рис. 3.9) за використання ПД більшого діаметра

У цьому випадку максимальну швидкість (62 м/с) досягали краплини меншого

діаметру (напилені за струму дуги 200 А) з максимальної дистанції

напилювання 120 мм. Відзначили, що загалом із збільшенням дистанції

напилювання від 80 до 120 мм швидкість краплин зростала на 30%. Великі за

розмірами краплини не можуть швидко розганятися повітряним струменем.

Як наслідок, на дистанції напилювання 80 мм швидкість краплин є

найменшою, але зі збільшенням дистанції напилювання до 100 мм вона

істотно збільшується.
