Page 73 - дисертація Головчук

73

3.2 Швидкість краплин під час розпилювання порошкових дротів

Швидкість польоту краплин, які транспортувалися повітряним струменем

до напилюваної поверхні, визначала їх кінетичну енергію. Зрозуміло, що їх

швидкість в момент контакту з напилюваною поверхнею залежить і від

дистанції напилювання, і від діаметра ПД, і від продуктивності напилювання

(струму дуги). На прикладі оцінок, здійснених під час розпилювання ПД

50ХН2ГР5С діаметром 1,6 (рис. 3.10) і 2,4 (рис. 3.11) мм кількісно оцінили

вплив кожного з цих чинників на швидкість краплин розплаву ПД в польоті до

їх контакту з підкладкою.

L, мм

120
150 100
80
125 I, A 100
120

80

120
100 100
80

50 60 70 80 90
V, м/с

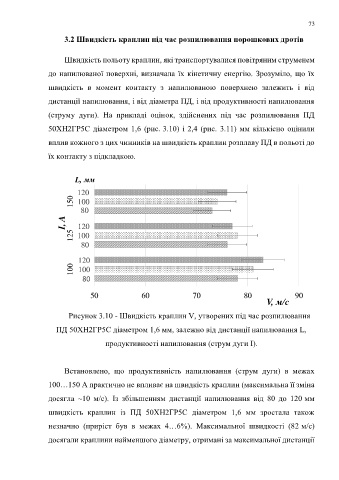

Рисунок 3.10 - Швидкість краплин V, утворених під час розпилювання

ПД 50ХН2ГР5С діаметром 1,6 мм, залежно від дистанції напилювання L,

продуктивності напилювання (струм дуги I).

Встановлено, що продуктивність напилювання (струм дуги) в межах

100…150 А практично не впливає на швидкість краплин (максимальна її зміна

досягла ~10 м/с). Із збільшенням дистанції напилювання від 80 до 120 мм

швидкість краплин із ПД 50ХН2ГР5С діаметром 1,6 мм зростала також

незначно (приріст був в межах 4…6%). Максимальної швидкості (82 м/с)

досягали краплини найменшого діаметру, отримані за максимальної дистанції
