Page 122 - дисертація Головчук

122

високою хімічною мікрогетерогенністю. При цьому деяка кількість шихти може

зовсім не розплавлятися та втілюватися у покриття у нерозплавленому стані у

вигляді часточок шихти, або відбиватись від напилюваної поверхні та взагалі не

брати участь у формуванні покриття.

а б в

Вміст Fe-Si: 0% 2% 4%

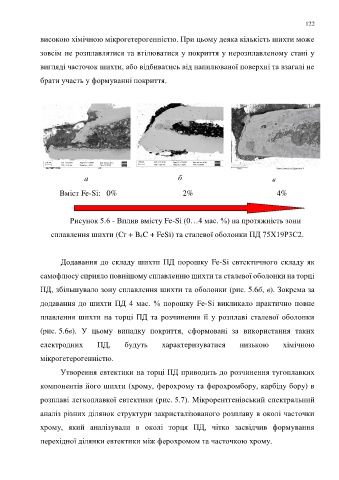

Рисунок 5.6 - Вплив вмісту Fe-Si (0…4 мас. %) на протяжність зони

сплавлення шихти (Cr + B 4C + FeSi) та сталевої оболонки ПД 75Х19Р3С2.

Додавання до складу шихти ПД порошку Fe-Si евтектичного складу як

самофлюсу сприяло повнішому сплавленню шихти та сталевої оболонки на торці
ПД, збільшувало зону сплавлення шихти та оболонки (рис. 5.6б, в). Зокрема за

додавання до шихти ПД 4 мас. % порошку Fe-Si викликало практично повне
плавлення шихти на торці ПД та розчинення її у розплаві сталевої оболонки

(рис. 5.6в). У цьому випадку покриття, сформовані за використання таких

електродних ПД, будуть характеризуватися низькою хімічною

мікрогетерогенністю.

Утворення евтектики на торці ПД приводить до розчинення тугоплавких

компонентів його шихти (хрому, ферохрому та ферохромбору, карбіду бору) в

розплаві легкоплавкої евтектики (рис. 5.7). Мікрорентгенівський спектральний

аналіз різних ділянок структури закристалізованого розплаву в околі часточки

хрому, який аналізували в околі торця ПД, чітко засвідчив формування

перехідної ділянки евтектики між ферохромом та часточкою хрому.
