Page 121 - дисертація Головчук

121

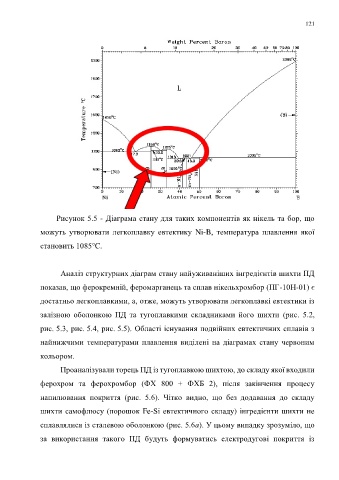

Рисунок 5.5 - Діаграма стану для таких компонентів як нікель та бор, що

можуть утворювати легкоплавку евтектику Ni-B, температура плавлення якої

становить 1085℃.

Аналіз структурних діаграм стану найуживаніших інгредієнтів шихти ПД

показав, що ферокремній, феромарганець та сплав нікельхромбор (ПГ-10Н-01) є

достатньо легкоплавкими, а, отже, можуть утворювати легкоплавкі евтектики із

залізною оболонкою ПД та тугоплавкими складниками його шихти (рис. 5.2,

рис. 5.3, рис. 5.4, рис. 5.5). Області існування подвійних евтектичних сплавів з

найнижчими температурами плавлення виділені на діаграмах стану червоним

кольором.

Проаналізували торець ПД із тугоплавкою шихтою, до складу якої входили

ферохром та ферохромбор (ФХ 800 + ФХБ 2), після закінчення процесу

напилювання покриття (рис. 5.6). Чітко видно, що без додавання до складу

шихти самофлюсу (порошок Fe-Si евтектичного складу) інгредієнти шихти не

сплавлялися із сталевою оболонкою (рис. 5.6а). У цьому випадку зрозуміло, що

за використання такого ПД будуть формуватись електродугові покриття із
