26

G ki – чисельні значення додаткових чинників, які впливають на відповідний
основний чинник на і-тій ділянці; k – поточний номер додаткового чинника;
m – кількість додаткових чинників, що впливають на відповідний основний чинник.

МАГІСТРАЛЬНИЙ ГАЗОПРОВІД

Оцінка наявності чинників корозійного розтріскування за даними
наземного технічного діагностування та лабораторних досліджень

Корозійно-небезпечні ком-

поненти у ґрунті: стоки від Біологічний чинник
промислових та сільско-
господарських підприємств Корозія –

швидкість Електрохімічні
рН ґрунтового електроліту ґрунтової корозії шуми низької
металу труби частоти та

Авто- і залізничні дороги, телуричні струми

ЛЕП напругою більше 30 кВ
Захист від корозії -

Потенціали: поляризаційний, перехідний
сумарний (з омічною питомий опір Швидкість
складовою) захисного покриву залишкової корозії
металу труби

Ділянки траси зі складними Механічні Складна конфі-

природно-кліматичними напруження - гурація, відхилення

умовами (оповзні, болота, відносний рівень від проектних рішень,
кільцевих у тому числі, по
яри) глибині залягання
напружень
трубопроводу

Аналіз результатів та ранжування потенційно
корозійно-небезпечних ділянок магістральних газопроводів

Технічне діагностування тріщиноподібних дефектів магіст-
ральних газопроводів фізико-хімічними методами у шурфах

Розроблення рекомендацій з ремонту ділянки магістральних
газопроводів з тріщиноподібними дефектами

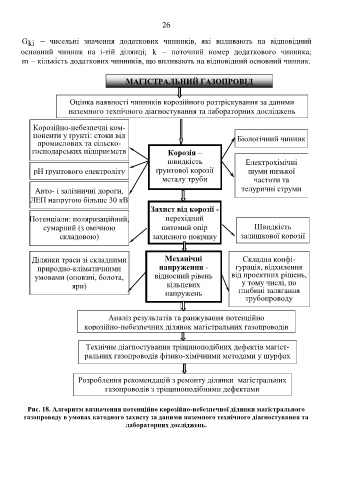

Рис. 18. Алгоритм визначення потенційно корозійно-небезпечної ділянки магістрального
газопроводу в умовах катодного захисту за даними наземного технічного діагностування та
лабораторних досліджень.
