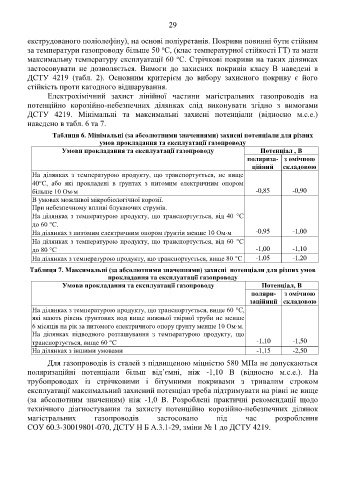

29
екструдованого поліолефіну), на основі поліуретанів. Покриви повинні бути стійким
о
за температури газопроводу більше 50 С, (клас температурної стійкості ГТ) та мати
о
максимальну температуру експлуатації 60 С. Стрічкові покриви на таких ділянках
застосовувати не дозволяється. Вимоги до захисних покривів класу В наведені в
ДСТУ 4219 (табл. 2). Основним критерієм до вибору захисного покриву є його
стійкість проти катодного відшарування.
Електрохімічний захист лінійної частини магістральних газопроводів на
потенційно корозійно-небезпечних ділянках слід виконувати згідно з вимогами
ДСТУ 4219. Мінімальні та максимальні захисні потенціали (відносно м.с.е.)
наведено в табл. 6 та 7.
Таблиця 6. Мінімальні (за абсолютними значеннями) захисні потенціали для різних
умов прокладання та експлуатації газопроводу
Умови прокладання та експлуатації газопроводу Потенціал , В
поляриза- з омічною
ційний складовою
На ділянках з температурою продукту, що транспортується, не вище
40С, або які прокладені в ґрунтах з питомим електричним опором
більше 10 Омм -0,85 -0,90
В умовах можливої мікробіологічної корозії.
При небезпечному впливі блукаючих струмів.
На ділянках з температурою продукту, що транспортується, від 40 С
до 60 С.
На ділянках з питомим електричним опором ґрунтів менше 10 Омм -0,95 -1,00
На ділянках з температурою продукту, що транспортується, від 60 С
до 80 С -1,00 -1,10
На ділянках з температурою продукту, що транспортується, вище 80 С -1,05 -1,20
Таблиця 7. Максимальні (за абсолютними значеннями) захисні потенціали для різних умов
прокладання та експлуатації газопроводу
Умови прокладання та експлуатації газопроводу Потенціал, В
поляри- з омічною
заційний складовою
На ділянках з температурою продукту, що транспортується, вище 60 С,
які мають рівень ґрунтових вод вище нижньої твірної труби не менше
6 місяців на рік за питомого електричного опору ґрунту менше 10 Омм.
На ділянках підводного розташування з температурою продукту, що
транспортується, вище 60 С -1,10 -1,50
На ділянках з іншими умовами -1,15 -2,50
Для газопроводів із сталей з підвищеною міцністю 580 МПа не допускаються
поляризаційні потенціали більш від’ємні, ніж -1,10 В (відносно м.с.е.). На
трубопроводах із стрічковими і бітумними покривами з тривалим строком
експлуатації максимальний захисний потенціал треба підтримувати на рівні не вище
(за абсолютним значенням) ніж -1,0 В. Розроблені практичні рекомендації щодо
технічного діагностування та захисту потенційно корозійно-небезпечних ділянок
магістральних газопроводів застосовано під час розроблення
СОУ 60.3-30019801-070, ДСТУ Н Б А.3.1-29, зміни № 1 до ДСТУ 4219.
