МАГІСТРАЛЬНИЙ ГАЗОПРОВІД
Оцінка наявності чинників корозійного розтріскування за даними
проектної, виконавчої та експлуатаційної документації
Технологія виробництва Температура
труб, сортамент, діаметр, Корозія - рівень поверхні труби
товщина стінки ґрунтових вод та
Питомий електричний
Тип ґрунту наявність змінного
змочування опір ґрунту
Час експлуатації МГ
Результати попередніх
обстежень: наявність Захист від корозії - Результати
аномалій потенціалу, тип та конструкція внутрішньотрубної
градієнт потенціалу захисного покриву дефектоскопії
Ділянки траси зі Особливості
складними природно- Напруження конструкції лінійної
кліматичними та газопроводу - частини МГ. Відстань
техногенними умовами відносний рівень від компресорної
(оповзні, болота, яри) кільцевих розтягу- станції (КС)
ючих напружень
Аналіз результатів та ранжування потенційно корозійно-небезпечних ділянок
магістральних газопроводів в умовах катодного захисту

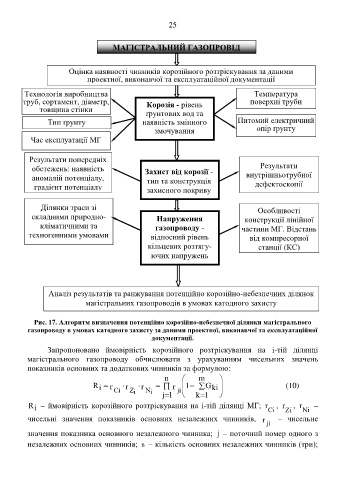

Рис. 17. Алгоритм визначення потенційно корозійно-небезпечної ділянки магістрального
газопроводу в умовах катодного захисту за даними проектної, виконавчої та експлуатаційної
документації.
Запропоновано ймовірність корозійного розтріскування на i-тій ділянці
магістрального газопроводу обчислювати з урахуванням чисельних значень
показників основних та додаткових чинників за формулою:
n m
R i r Ci r Z i r N i j r ji 1 k G ki (10)
1
1
R – ймовірність корозійного розтріскування на i-тій ділянці МГ; r Ci , r Zi , r Ni –
i
чисельні значення показників основних незалежних чинників, r – чисельне
ji
значення показника основного незалежного чинника; j – поточний номер одного з
незалежних основних чинників; n – кількість основних незалежних чинників (три);
