Page 25 - NYRKOVA_AREF

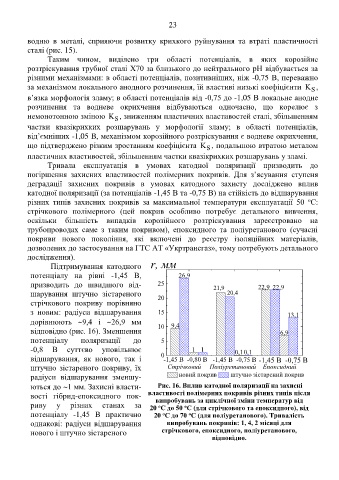

23

водню в металі, сприяючи розвитку крихкого руйнування та втраті пластичності
сталі (рис. 15).
Таким чином, виділено три області потенціалів, в яких корозійне
розтріскування трубної сталі Х70 за близького до нейтрального рН відбувається за
різними механізмами: в області потенціалів, позитивніших, ніж -0,75 В, переважно
за механізмом локального анодного розчинення, їй властиві низькі коефіцієнти K ,
S
в’язка морфологія зламу; в області потенціалів від -0,75 до -1,05 В локальне анодне
розчинення та водневе окрихчення відбуваються одночасно, що корелює з
немонотонною зміною K , зниженням пластичних властивостей сталі, збільшенням
S
частки квазікрихких розшарувань у морфології зламу; в області потенціалів,
від’ємніших -1,05 В, механізмом корозійного розтріскування є водневе окрихчення,
що підтверджено різким зростанням коефіцієнта K , подальшою втратою металом
S
пластичних властивостей, збільшенням частки квазікрихких розшарувань у зламі.
Тривала експлуатація в умовах катодної поляризації призводить до
погіршення захисних властивостей полімерних покривів. Для з’ясування ступеня
деградації захисних покривів в умовах катодного захисту досліджено вплив
катодної поляризації (за потенціалів -1,45 В та -0,75 В) на стійкість до відшарування
о
різних типів захисних покривів за максимальної температури експлуатації 50 С:
стрічкового полімерного (цей покрив особливо потребує детального вивчення,
оскільки більшість випадків корозійного розтріскування зареєстровано на
трубопроводах саме з таким покривом), епоксидного та поліуретанового (сучасні
покриви нового покоління, які включені до реєстру ізоляційних матеріалів,
дозволених до застосування на ГТС АТ «Укртрансгаз», тому потребують детального
дослідження).
Підтримування катодного r, мм

потенціалу на рівні -1,45 В, 26,9
призводить до швидшого від- 25 21,9 22,9 22,9
шарування штучно зістареного 20 20,4
стрічкового покриву порівняно

з новим: радіуси відшарування 15
13,1
дорівнюють 9,4 і 26,9 мм 9,4
відповідно (рис. 16). Зменшення 10 6,9
потенціалу поляризації до 5
-0,8 В суттєво уповільнює 1 1 0,10,1
відшарування, як нового, так і 0 -1,45 В -0,80 В -1,45 В -0,75 В -1,45 В -0,75 В

штучно зістареного покриву, їх Стрічковий Поліуретановий Епоксидний
радіуси відшарування зменшу- новий покрив штучно зістарений покрив
ються до 1 мм. Захисні власти- Рис. 16. Вплив катодної поляризації на захисні
вості гібрид-епоксидного пок- властивості полімерних покривів різних типів після
випробувань за циклічної зміни температур від
риву у різних станах за 20 С до 50 С (для стрічкового та епоксидного), від
о
о
потенціалу -1,45 В практично 20 С до 70 С (для поліуретанового). Тривалість
о
о
однакові: радіуси відшарування випробувань покривів: 1, 4, 2 місяці для
нового і штучно зістареного стрічкового, епоксидного, поліуретанового,
відповідно.
