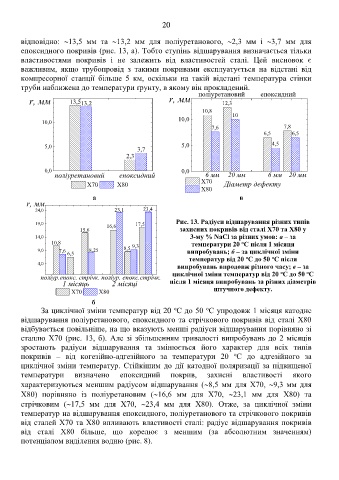

20

відповідно: 13,5 мм та 13,2 мм для поліуретанового, 2,3 мм і 3,7 мм для
епоксидного покривів (рис. 13, а). Тобто ступінь відшарування визначається тільки
властивостями покривів і не залежить від властивостей сталі. Цей висновок є
важливим, якщо трубопровід з такими покривами експлуатується на відстані від
компресорної станції більше 5 км, оскільки на такій відстані температура стінки
труби наближена до температури ґрунту, в якому він прокладений.
поліуретановий епоксидний

r, мм 13,5 13,2 r, мм 12,3
10,8 10
10,0
10,0
7,6 7,8
6,5 6,5

5,0 5,0 4,5
3,7
2,3

0,0 0,0
поліуретановий епоксидний 6 мм 20 мм 6 мм 20 мм

X70 X80 X70 Діаметр дефекту

X80
а в
r, мм
24,0 23,1 23,4
19,0 16,6 17,5 Рис. 13. Радіуси відшарування різних типів
15,6 захисних покривів від сталі Х70 та Х80 у
14,0 3-му % NaCl за різних умов: а – за
10,8 9,3 температури 20 С після 1 місяця

о
9,0 7,6 8,25 8,5 випробувань; б – за циклічної зміни
6,5
о
о
температур від 20 С до 50 С після
4,0
випробувань впродовж різного часу; в – за
циклічної зміни температур від 20 С до 50 С
о
о
поліур.епокс. стрічк. поліур. епокс.стрічк.

1 місяць 2 місяці після 1 місяця випробувань за різних діаметрів
X70 X80 штучного дефекту.

б
о
о
За циклічної зміни температур від 20 С до 50 С упродовж 1 місяця катодне
відшарування поліуретанового, епоксидного та стрічкового покривів від сталі Х80
відбувається повільніше, на що вказують менші радіуси відшарування порівняно зі
сталлю Х70 (рис. 13, б). Але зі збільшенням тривалості випробувань до 2 місяців
зростають радіуси відшарування та змінюється його характер для всіх типів
о
покривів – від когезійно-адгезійного за температури 20 С до адгезійного за
циклічної зміни температур. Стійкішим до дії катодної поляризації за підвищеної
температури визначено епоксидний покрив, захисні властивості якого
характеризуються меншим радіусом відшарування (8,5 мм для Х70, 9,3 мм для

Х80) порівняно із поліуретановим (16,6 мм для Х70, 23,1 мм для Х80) та
стрічковим (17,5 мм для Х70, 23,4 мм для Х80). Отже, за циклічної зміни
температур на відшарування епоксидного, поліуретанового та стрічкового покривів
від сталей Х70 та Х80 впливають властивості сталі: радіус відшарування покривів
від сталі Х80 більше, що корелює з меншим (за абсолютним значенням)
потенціалом виділення водню (рис. 8).
