25

імпульсами. В більшості випадків цей спосіб є цілком достатнім для визначення
часового зсуву. Разом з тим більш точним є кореляційний метод, з допомогою
якого можна визначити часове зміщення між імпульсами.
Для визначення швидкості акустичних хвиль була створена установка,
схема якої показана на рис.16. Вона дає змогу визначати часове зміщення між

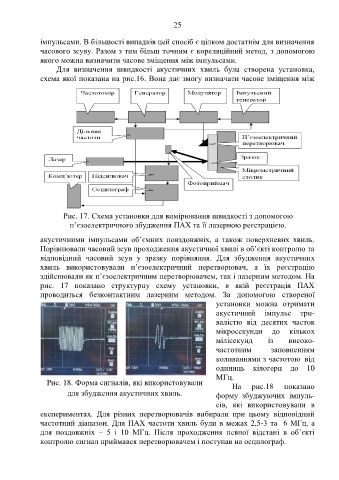

Рис. 17. Схема установки для вимірювання швидкості з допомогою
п’єзоелектричного збудження ПАХ та її лазерною реєстрацією.

акустичними імпульсами об’ємних повздовжніх, а також поверхневих хвиль.
Порівнювали часовий зсув проходження акустичної хвилі в об’єкті контролю та
відповідний часовий зсув у зразку порівняння. Для збудження акустичних
хвиль використовували п’єзоелектричний перетворювач, а їх реєстрацію
здійснювали як п’єзоелектричним перетворювачем, так і лазерним методом. На
рис. 17 показано структурну схему установки, в якій реєстрація ПАХ
проводиться безконтактним лазерним методом. За допомогою створеної
установки можна отримати
акустичний імпульс три-
валістю від десятих часток
мікросекунди до кількох
мілісекунд із високо-
частотним заповненням
коливаннями з частотою від
одиниць кілогерц до 10
МГц.
Рис. 18. Форма сигналів, які використовували На рис.18 показано
для збудження акустичних хвиль. форму збуджуючих імпуль-

сів, які використовували в
експериментах. Для різних перетворювачів вибирали при цьому відповідний
частотний діапазон. Для ПАХ частоти хвиль були в межах 2,5-3 та 6 МГц, а
для поздовжніх ‒ 5 і 10 МГц. Після проходження певної відстані в об’єкті
контролю сигнал приймався перетворювачем і поступав на осцилограф.
