20

швидкість акустичної хвилі є суттєво меншою, і це призводить до збільшення
затримки акустичної хвилі.

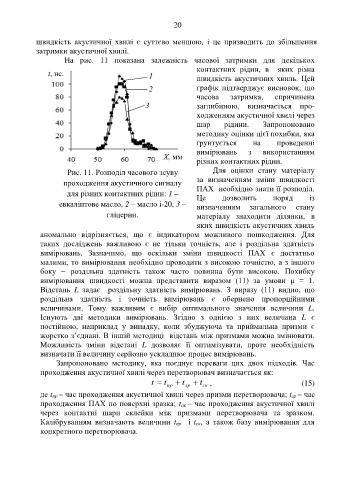

На рис. 11 показана залежність часової затримки для декількох
контактних рідин, в яких різна
t, нс. 1 швидкість акустичних хвиль. Цей

2 графік підтверджує висновок, що

ц часова затримка, спричинена
3 заглибиною, визначається про-
ходженням акустичної хвилі через
шар рідини. Запропоновано
методику оцінки цієї похибки, яка
ґрунтується на проведенні
вимірювань з використанням
Х, мм
різних контактних рідин.
Рис. 11. Розподіл часового зсуву Для оцінки стану матеріалу
проходження акустичного сигналу за визначенням зміни швидкості

для різних контактних рідин: 1 ‒ ПАХ необхідно знати її розподіл.
Це
поряд
із
дозволить
евкаліптове масло, 2 ‒ масло і-20, 3 ‒ визначенням загального стану
гліцерин. матеріалу знаходити ділянки, в
яких швидкість акустичних хвиль

аномально відрізняється, що є індикатором можливого пошкодження. Для
таких досліджень важливою є не тільки точність, але і роздільна здатність
вимірювань. Зазначимо, що оскільки зміни швидкості ПАХ є достатньо
малими, то вимірювання необхідно проводити з високою точністю, а з іншого
боку − роздільна здатність також часто повинна бути високою. Похибку
вимірювання швидкості можна представити виразом (11) за умови μ = 1.
Відстань L задає роздільну здатність вимірювань. З виразу (11) видно, що
роздільна здатність і точність вимірювань є обернено пропорційними
величинами. Тому важливим є вибір оптимального значення величини L.
Існують дві методики вимірювань. Згідно з однією з них величина L є
постійною, наприклад у випадку, коли збуджуюча та приймальна призми є

жорстко з’єднані. В іншій методиці відстань між призмами можна змінювати.
Можливість зміни відстані L дозволяє її оптимізувати, проте необхідність
визначати її величину серйозно ускладнює процес вимірювань.
Запропоновано методику, яка поєднує переваги цих двох підходів. Час
проходження акустичної хвилі через перетворювач визначається як:
t  t пр  t зр  t ск , (15)

де t пр – час проходження акустичної хвилі через призми перетворювача; t зр – час
проходження ПАХ по поверхні зразка; t ск – час проходження акустичної хвилі
через контактні шари склейки між призмами перетворювача та зразком.
Калібруванням визначають величини t пр і t ск, а також базу вимірювання для
конкретного перетворювача.
