Page 32 - АвторефМокрий21

30

Н Н
Н, мм , мм
Н, мм , мм

Х, мм , мм
Х Х
Х, мм , мм
а а б б

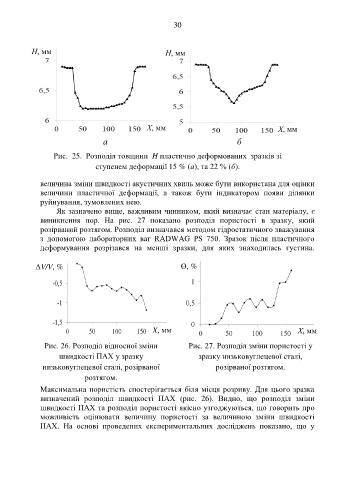

Рис. 25. Розподіл товщини H пластично деформованих зразків зі ис. 25. Розподіл товщини H пластично деформованих зразків зі
Р
ступенем деформації 15,4 % (а), та 21,8 % (б). ступенем деформації 15 % (а), та 22 % (б).

величина зміни швидкості акустичних хвиль може бути використана для оцінки
величини пластичної деформації, а також бути індикатором появи ділянки
руйнування, зумовлених нею.
Як зазначено вище, важливим чинником, який визначає стан матеріалу, є
виникнення пор. На рис. 27 показано розподіл пористості в зразку, який
розірваний розтягом. Розподіл визначався методом гідростатичного зважування
з допомогою лабораторних ваг RADWAG PS 750. Зразок після пластичного
деформування розрізався на менші зразки, для яких знаходилась густина.

ΔV/V, % ϴ, %

X, мм Х, мм

Рис. 26. Розподіл відносної зміни Рис. 27. Розподіл зміни пористості у
швидкості ПАХ у зразку зразку низьковуглецевої сталі,

низьковуглецевої сталі, розірваної розірваної розтягом.
розтягом.
Максимальна пористість спостерігається біля місця розриву. Для цього зразка
визначений розподіл швидкості ПАХ (рис. 26). Видно, що розподіл зміни
швидкості ПАХ та розподіл пористості якісно узгоджуються, що говорить про
можливість оцінювати величину пористості за величиною зміни швидкості
ПАХ. На основі проведених експериментальних досліджень показано, що у
