26

Ультразвуковий Цифровий
дефектоскоп осцилограф

Зразок
досліджуваного
матеріалу

Зразок
порівняння

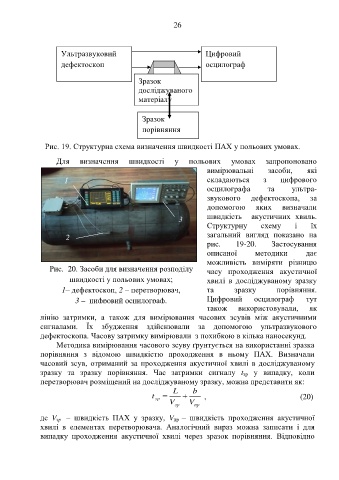

Рис. 19. Структурна схема визначення швидкості ПАХ у польових умовах.

Для визначення швидкості у польових умовах запропоновано
вимірювальні засоби, які

1 складаються з цифрового
осцилографа та ультра-
звукового дефектоскопа, за
допомогою яких визначали

3 швидкість акустичних хвиль.
Структурну схему і їх

2 загальний вигляд показано на
рис. 19-20. Застосування
описаної методики дає
можливість виміряти різницю
Рис. 20. Засоби для визначення розподілу часу проходження акустичної
швидкості у польових умовах; хвилі в досліджуваному зразку

1‒ дефектоскоп, 2 ‒ перетворювач, та зразку порівняння.
3 ‒ цифровий осцилограф. Цифровий осцилограф тут
також використовували, як
лінію затримки, а також для вимірювання часових зсувів між акустичними
сигналами. Їх збудження здійснювали за допомогою ультразвукового
дефектоскопа. Часову затримку вимірювали з похибкою в кілька наносекунд.
Методика вимірювання часового зсуву ґрунтується на використанні зразка
порівняння з відомою швидкістю проходження в ньому ПАХ. Визначали
часовий зсув, отриманий за проходження акустичної хвилі в досліджуваному
зразку та зразку порівняння. Час затримки сигналу t зр у випадку, коли
перетворювач розміщений на досліджуваному зразку, можна представити як:
L b
t   , (20)
зр V V
зр пр

де V зр ‒ швидкість ПАХ у зразку, V пр ‒ швидкість проходження акустичної
хвилі в елементах перетворювача. Аналогічний вираз можна записати і для
випадку проходження акустичної хвилі через зразок порівняння. Відповідно
