24

похибки визначення швидкості за їх віднімання компенсуються. Ще однією
особливістю використання величини швидкості акустичних хвиль в
неруйнівному контролі є необхідність оцінювати розподіл швидкості по об'єкту
контролю. Оскільки деградаційні процеси проходять нерівномірно в об'ємі та на
поверхні об'єкту контролю, то дослідження розподілу швидкості дозволяє
знайти ділянки, в яких виникнення пошкоджень буде більш ймовірним. Таке
завдання вимагає визначати розподіл швидкості із достатньою роздільною
здатністю, що дозволяє виявити зміни швидкості в ділянці об'єкту контролю,
розмір якої є достатньо малий. Таким чином, характеристикою вимірювань
повинна бути достатня величина її роздільної здатності. Іншою вимогою до
обладнання, за допомогою якого визначають швидкість акустичних хвиль, є
його здатність працювати в деякому діапазоні частот, оскільки для ПАХ це
означає різну глибину проникнення хвиль.
На основі сформульованих вимог була запропонована методика

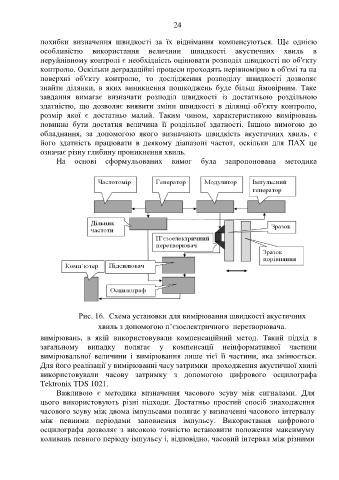

Рис. 16. Схема установки для вимірювання швидкості акустичних

хвиль з допомогою п’єзоелектричного перетворювача.
вимірювань, в якій використовували компенсаційний метод. Такий підхід в
загальному випадку полягає у компенсації неінформативної частини
вимірювальної величини і вимірювання лише тієї її частини, яка змінюється.
Для його реалізації у вимірюванні часу затримки проходження акустичної хвилі
використовували часову затримку з допомогою цифрового осцилографа
Tektronix TDS 1021.
Важливою є методика визначення часового зсуву між сигналами. Для
цього використовують різні підходи. Достатньо простий спосіб знаходження
часового зсуву між двома імпульсами полягає у визначенні часового інтервалу
між певними періодами заповнення імпульсу. Використання цифрового
осцилографа дозволяє з високою точністю встановити положення максимуму
коливань певного періоду імпульсу і, відповідно, часовий інтервал між різними
