19

температури на 5°С, а швидкості ПАХ на 2% похибка визначення швидкості
становить близько 0,001% .
В даному розділі також викладено методику мінімізації впливу джерела похибки
визначення швидкості ПАХ,
пов’язаного з нерівністю поверхні
досліджуваного об’єкту контролю.

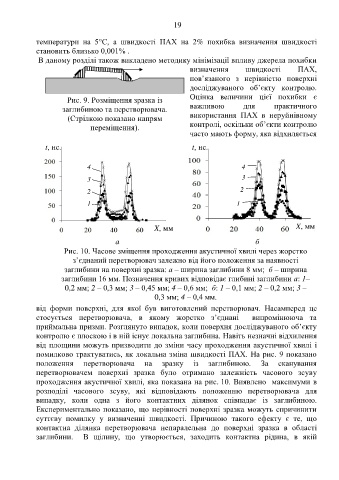

Рис. 9. Розміщення зразка із Оцінка величини цієї похибки є
заглибиною та перетворювача. важливою для практичного
(Стрілкою показано напрям використання ПАХ в неруйнівному
переміщення). контролі, оскільки об’єкти контролю
часто мають форму, яка відхиляється

t, нс. t, нс.

4 4
3
. 3
2 2

1 1

X, мм X, мм

а б
Рис. 10. Часове зміщення проходження акустичної хвилі через жорстко
з’єднаний перетворювач залежно від його положення за наявності
заглибини на поверхні зразка: а – ширина заглибини 8 мм; б – ширина
заглибини 16 мм. Позначення кривих відповідає глибині заглибини а: 1‒
0,2 мм; 2 ‒ 0,3 мм; 3 ‒ 0,45 мм; 4 ‒ 0,6 мм; б: 1 ‒ 0,1 мм; 2 ‒ 0,2 мм; 3 ‒
0,3 мм; 4 ‒ 0,4 мм.

від форми поверхні, для якої був виготовлений перетворювач. Насамперед це
стосується перетворювача, в якому жорстко з’єднані випромінююча та
приймальна призми. Розглянуто випадок, коли поверхня досліджуваного об’єкту
контролю є плоскою і в ній існує локальна заглибина. Навіть незначні відхилення
від площини можуть призводити до зміни часу проходження акустичної хвилі і
помилково трактуватись, як локальна зміна швидкості ПАХ. На рис. 9 показано
положення перетворювача на зразку із заглибиною. За сканування
перетворювачем поверхні зразка було отримано залежність часового зсуву
проходження акустичної хвилі, яка показана на рис. 10. Виявлено максимуми в
розподілі часового зсуву, які відповідають положенню перетворювача для
випадку, коли одна з його контактних ділянок співпадає із заглибиною.
Експериментально показано, що нерівності поверхні зразка можуть спричинити
суттєву помилку у визначенні швидкості. Причиною такого ефекту є те, що
контактна ділянка перетворювача непаралельна до поверхні зразка в області
заглибини. В щілину, що утворюється, заходить контактна рідина, в якій
