16

методика є ефективною у випадку, коли похибка вимірювання відстані є
домінуючою.
Експериментально досліджено вплив ширини лазерного променя на
особливості визначення швидкості ПАХ за запропонованою методикою.
Виміряна залежність часового зсуву сигналу від положення фотоприймача для
різних величин діаметра пучка лазера на поверхні зразка. Отримані результати
показано на рис. 6. Як бачимо, часовий зсув є мінімальним, коли діаметр
лазерної плями d дорівнює 0,1 мм. У цьому випадку d < Λ і це відповідає
відомому дефлекційному методу реєстрації ПАХ. Часовий зсув не залежить від
положення фотоприймача і тільки в центрі лазерного променя змінюється на

∆t, нс ∆t, нс

d=0,1 мм d=0,7 мм

Х, мм Х, мм

∆t, нс ∆t, нс

d=1,5 мм d=3,2 мм

Х, мм
Х, мм

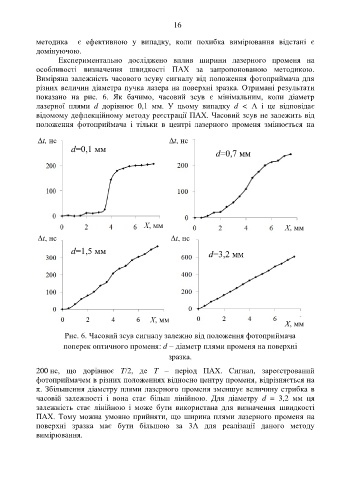

Рис. 6. Часовий зсув сигналу залежно від положення фотоприймача
поперек оптичного променя: d − діаметр плями променя на поверхні
зразка.

200 нс, що дорівнює T/2, де T ‒ період ПАХ. Сигнал, зареєстрований

фотоприймачем в різних положеннях відносно центру променя, відрізняється на
π. Збільшення діаметру плями лазерного променя зменшує величину стрибка в
часовій залежності і вона стає більш лінійною. Для діаметру d = 3,2 мм ця
залежність стає лінійною і може бути використана для визначення швидкості
ПАХ. Тому можна умовно прийняти, що ширина плями лазерного променя на
поверхні зразка має бути більшою за 3Λ для реалізації даного методу
вимірювання.
