Page 13 - НАЦІОНАЛЬНА АКАДЕМІЯ НАУК УКРАЇНИ
P. 13

11
            соперенесення атомів азоту в деформованому шарі збільшується внаслідок активіза-
            ції додаткових механізмів на противагу міжвузловму, притаманному традиційному
            азотуванню. У деформованому шарі інтенсифікація азотування може відбуватися за
            рахунок  додаткової  зерномежевої  дифузії  (в  тому  числі  і  по  малокутових  межах),
            висхідної дифузії (під дією градієнта напружень), перенесення атмосфер домішко-
            вих атомів рухомими дислокаціями (за дислокаційно-динамічним механізмом) тощо.





































                          а                       б                       в                        г

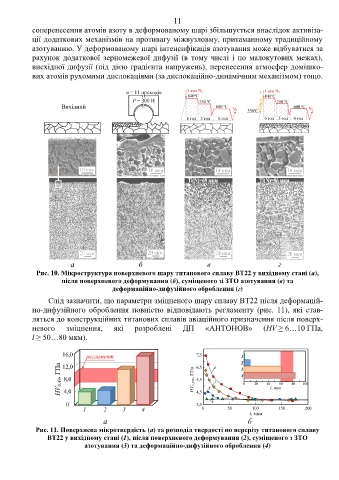

              Рис. 10. Мікроструктура поверхневого шару титанового сплаву ВТ22 у вихідному стані (а),
                       після поверхневого деформування (б), суміщеного зі ЗТО азотування (в) та
                                        деформаційно-дифузійного оброблення (г)

                  Слід зазначити, що параметри зміцненого шару сплаву ВТ22 після деформацій-
            но-дифузійного  оброблення  повністю  відповідають  регламенту  (рис.  11),  які  став-
            ляться до конструкційних титанових сплавів авіаційного призначення після поверх-
            невого      зміцнення,       які    розроблені       ДП      «АНТОНОВ»            (НV ≥ 6…10 ГПа,
            l ≥ 50…80 мкм).















                                     а                                                  б
              Рис. 11. Поверхнева мікротвердість (а) та розподіл твердості по перерізу титанового сплаву
                  ВТ22 у вихідному стані (1), після поверхневого деформування (2), суміщеного з ЗТО
                               азотування (3) та деформаційно-дифузійного оброблення (4)
   8   9   10   11   12   13   14   15   16   17   18
