Page 9 - ЗАГАЛЬНА ХАРАКТЕРИСТИКА РОБОТИ
P. 9
9
а б
в

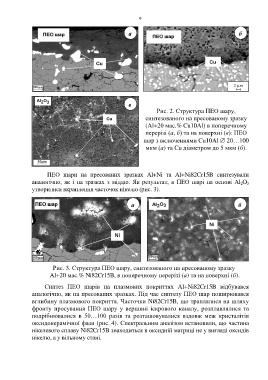

Рис. 2. Структура ПЕО шару,
синтезованого на пресованому зразку
(Al+20 мас.% Cu10Al) в поперечному
перерізі (а, б) та на поверхні (в): ПЕО
шар з включеннями Cu10Al 20…100
мкм (а) та Cu діаметром до 5 мкм (б).
ПЕО шари на пресованих зразках Al+Ni та Al+Ni82Cr15B синтезували
аналогічно, як і на зразках з міддю. Як результат, в ПЕО шарі на основі Al O
2
3
утворилися вкраплення часточок нікелю (рис. 3).
а б
Рис. 3. Структура ПЕО шару, синтезованого на пресованому зразку
Al+20 мас.% Ni82Cr15B, в поперечному перерізі (а) та на поверхні (б).
Синтез ПЕО шарів на плазмових покриттях Al+Ni82Cr15B відбувався
аналогічно, як на пресованих зразках. Під час синтезу ПЕО шар поширювався
вглибину плазмового покриття. Часточки Ni82Cr15B, що траплялися на шляху
фронту просування ПЕО шару у вершині іскрового каналу, розплавлялися та
подрібнювалися в 50…100 разів та розташовувалися вздовж меж кристалітів
оксидокерамічної фази (рис. 4). Спектральним аналізом встановили, що частина
нікелевого сплаву Ni82Cr15B знаходиться в оксидній матриці не у вигляді оксидів
нікелю, а у вільному стані.
