Page 236 - УДК

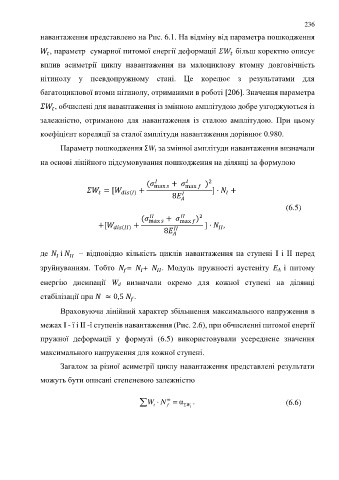

236

навантаження представлено на Рис. 6.1. На відміну від параметра пошкодження

, параметр сумарної питомої енергії деформації більш коректно описує

вплив асиметрії циклу навантаження на малоциклову втомну довговічність

нітинолу у псевдопружному стані. Це корелює з результатами для

багатоциклової втоми нітинолу, отриманими в роботі [206]. Значення параметра

, обчислені для навантаження із змінною амплітудою добре узгоджуються із

залежністю, отриманою для навантаження із сталою амплітудою. При цьому

коефіцієнт кореляції за сталої амплітуди навантаження дорівнює 0.980.

Параметр пошкодження ΣW t за змінної амплітуди навантаження визначали

на основі лінійного підсумовування пошкодження на ділянці за формулою

( max + max ) 2
= [ ( ) + ] · +

8
(6.5)

( max + max ) 2
+[ ( ) + ] · ,

8
де і  відповідно кількість циклів навантаження на ступені I і II перед

зруйнуванням. Тобто = + . Модуль пружності аустеніту E A і питому

енергію дисипації W d визначали окремо для кожної ступені на ділянці
стабілізації при ≈ 0,5 .

Враховуючи лінійний характер збільшення максимального напруження в

межах I - ї і II -ї ступенів навантаження (Рис. 2.6), при обчисленні питомої енергії

пружної деформації у формулі (6.5) використовували усереднене значення

максимального напруження для кожної ступені.

Загалом за різної асиметрії циклу навантаження представлені результати

можуть бути описані степеневою залежністю


 W N m α   W t . (6.6)
f
t
