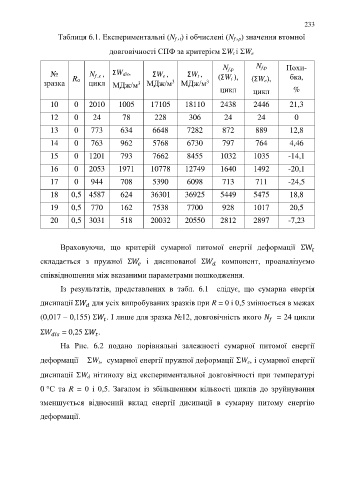

233

Таблиця 6.1. Експериментальні (N f , t) і обчислені (N f , p) значення втомної

довговічності СПФ за критерієм W t і W e

N f,p
№ N f ,e , ΣW dis, ΣW e , ΣW t , (ΣW t ), N f,p Похи-
бка,
зразка Rσ цикл МДж/м МДж/м МДж/м (ΣW e),
3
3
3
цикл цикл %
10 0 2010 1005 17105 18110 2438 2446 21,3

12 0 24 78 228 306 24 24 0

13 0 773 634 6648 7282 872 889 12,8
14 0 763 962 5768 6730 797 764 4,46

15 0 1201 793 7662 8455 1032 1035 -14,1

16 0 2053 1971 10778 12749 1640 1492 -20,1

17 0 944 708 5390 6098 713 711 -24,5

18 0,5 4587 624 36301 36925 5449 5475 18,8
19 0,5 770 162 7538 7700 928 1017 20,5

20 0,5 3031 518 20032 20550 2812 2897 -7,23

Враховуючи, що критерій сумарної питомої енергії деформації ΣW

складається з пружної Σ і дисипованої Σ компонент, проаналізуємо

співвідношення між вказаними параметрами пошкодження.

Із результатів, представлених в табл. 6.1 слідує, що сумарна енергія

дисипації Σ для усіх випробуваних зразків при R = 0 і 0,5 змінюється в межах

(0,017 – 0,155) Σ . І лише для зразка №12, довговічність якого = 24 цикли

Σ = 0,25 Σ .

На Рис. 6.2 подано порівняльні залежності сумарної питомої енергії

деформації W t, сумарної енергії пружної деформації W e, і сумарної енергії

дисипації W d нітинолу від експериментальної довговічності при температурі

0 °С та R = 0 і 0,5. Загалом із збільшенням кількості циклів до зруйнування

зменшується відносний вклад енергії дисипації в сумарну питому енергію

деформації.
