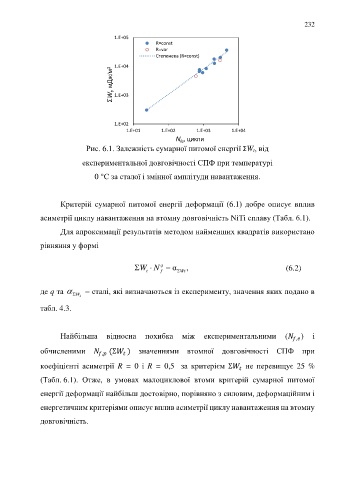

Page 232 - УДК

232

1.E+05
R=const
R=var
Степенева (R=const)
1.E+04
ΣW t , мДж/м 3 1.E+03

1.E+02
1.E+01 1.E+02 1.E+03 1.E+04
N , цикли
fe
Рис. 6.1. Залежність сумарної питомої енергії ΣW t, від

експериментальної довговічності СПФ при температурі

0 °С за сталої і змінної амплітуди навантаження.

Критерій сумарної питомої енергії деформації (6.1) добре описує вплив

асиметрії циклу навантаження на втомну довговічність NiTi сплаву (Табл. 6.1).

Для апроксимації результатів методом найменших квадратів використано

рівняння у формі

 W N q f α   Wt , (6.2)

t

де q та   W t  сталі, які визначаються із експерименту, значення яких подано в

табл. 4.3.

Найбільша відносна похибка між експериментальними ( ) і
,
обчисленими (Σ ) значеннями втомної довговічності СПФ при
,

коефіцієнті асиметрії R = 0 і R = 0,5 за критерієм Σ не перевищує 25 %

(Табл. 6.1). Отже, в умовах малоциклової втоми критерій сумарної питомої

енергії деформації найбільш достовірно, порівняно з силовим, деформаційним і

енергетичним критеріями описує вплив асиметрії циклу навантаження на втомну

довговічність.
