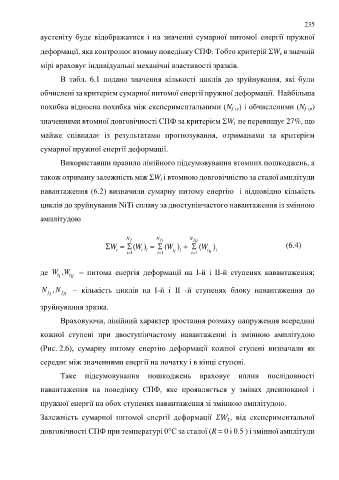

Page 235 - УДК

235

аустеніту буде відображатися і на значенні сумарної питомої енергії пружної

деформації, яка контролює втомну поведінку СПФ. Тобто критерій W e в значній

мірі враховує індивідуальні механічні властивості зразків.

В табл. 6.1 подано значення кількості циклів до зруйнування, які були

обчислені за критерієм сумарної питомої енергії пружної деформації. Найбільша

похибка відносна похибка між експериментальними (N f , e) і обчисленими (N f , p)

значеннями втомної довговічності СПФ за критерієм W t не перевищує 27%, що

майже співпадає із результатами прогнозування, отриманими за критерієм

сумарної пружної енергії деформації.

Використавши правило лінійного підсумовування втомних пошкоджень, а

також отриману залежність між W t і втомною довговічністю за сталої амплітуди

навантаження (6.2) визначили сумарну питому енергію і відповідно кількість

циклів до зруйнування NiTi сплаву за двоступінчастого навантаження із змінною

амплітудою

N f N f I N f II
 W   ( )   (W )   (W ) (6.4)
W
t
i 1 t i i 1 t I i i 1 t II i

де W t I ,W  питома енергія деформації на І-й і ІІ-й ступенях навантаження;
t
II
N f I , N f II  кількість циклів на І-й і ІІ -й ступенях блоку навантаження до

зруйнування зразка.

Враховуючи, лінійний характер зростання розмаху напруження всередині

кожної ступені при двоступінчастому навантаженні із змінною амплітудою

(Рис. 2.6), сумарну питому енергію деформації кожної ступені визначали як

середнє між значеннями енергії на початку і в кінці ступені.

Таке підсумовування пошкоджень враховує вплив послідовності

навантаження на поведінку СПФ, яке проявляється у змінах дисипованої і

пружної енергії на обох ступенях навантаження зі змінною амплітудою.

Залежність сумарної питомої енергії деформації , від експериментальної

довговічності СПФ при температурі 0°С за сталої (R = 0 і 0.5 ) і змінної амплітуди
