240

3
3
W e = 12,65 мДж/м , що дорівнює коефіцієнту рівняння (6.7) α  = 12,65 мДж/м
і підтверджує його фізичний зміст.

900
800

700

600
, МПа 500

400
300

200
100

0
0 5 10 15
, %

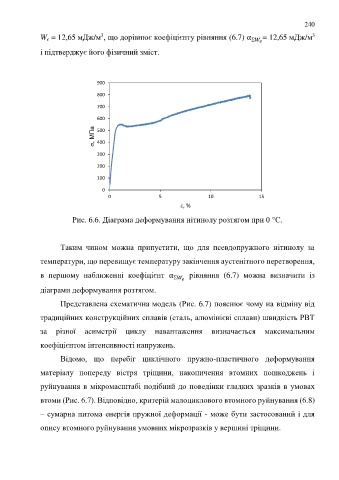

Рис. 6.6. Діаграма деформування нітинолу розтягом при 0 °С.

Таким чином можна припустити, що для псевдопружного нітинолу за

температури, що перевищує температуру закінчення аустенітного перетворення,

в першому наближенні коефіцієнт α  рівняння (6.7) можна визначити із

діаграми деформування розтягом.

Представлена схематична модель (Рис. 6.7) пояснює чому на відміну від

традиційних конструкційних сплавів (сталь, алюмінієві сплави) швидкість РВТ

за різної асиметрії циклу навантаження визначається максимальним

коефіцієнтом інтенсивності напружень.

Відомо, що перебіг циклічного пружно-пластичного деформування

матеріалу попереду вістря тріщини, накопичення втомних пошкоджень і

руйнування в мікромасштабі подібний до поведінки гладких зразків в умовах

втоми (Рис. 6.7). Відповідно, критерій малоциклового втомного руйнування (6.8)

– сумарна питома енергія пружної деформації - може бути застосований і для

опису втомного руйнування умовних мікрозразків у вершині тріщини.
