Page 54 - Microsoft Word - Дисертація_Винар_end

54

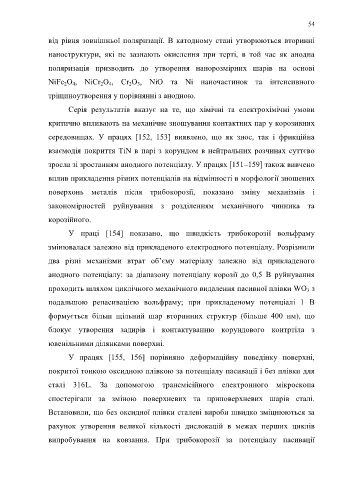

від рівня зовнішньої поляризації. В катодному стані утворюються вторинні

наноструктури, які не зазнають окислення при терті, в той час як анодна

поляризація призводить до утворення нанорозмірних шарів на основі

NiFe 2O 4, NiCr 2O 4, Cr 2O 3, NiO та Ni наночастинок та інтенсивного

тріщиноутворення у порівнянні з анодною.

Серія результатів вказує на те, що хімічні та електрохімічні умови

критично впливають на механічне зношування контактних пар у корозивних

середовищах. У працях [152, 153] виявлено, що як знос, так і фрикційна

взаємодія покриття TiN в парі з корундом в нейтральних розчинах суттєво

зросла зі зростанням анодного потенціалу. У працях [151–159] також вивчено

вплив прикладення різних потенціалів на відмінності в морфології зношених

поверхонь металів після трибокорозії, показано зміну механізмів і

закономірностей руйнування з розділенням механічного чинника та

корозійного.
У праці [154] показано, що швидкість трибокорозії вольфраму

змінювалася залежно від прикладеного електродного потенціалу. Розрізнили
два різні механізми втрат об’єму матеріалу залежно від прикладеного

анодного потенціалу: за діапазону потенціалу корозії до 0,5 В руйнування

проходить шляхом циклічного механічного видалення пасивної плівки WO 3 з

подальшою репасивацією вольфраму; при прикладеному потенціалі 1 В

формується більш щільний шар вторинних структур (більше 400 нм), що

блокує утворення задирів і контактуванню корундового контртіла з

ювенільними ділянками поверхні.

У працях [155, 156] порівняно деформаційну поведінку поверхні,

покритої тонкою оксидною плівкою за потенціалу пасивації і без плівки для

сталі 316L. За допомогою трансмісійного електронного мікроскопа

спостерігали за зміною поверхневих та приповерхневих шарів сталі.

Встановили, що без оксидної плівки сталеві вироби швидко зміцнюються за

рахунок утворення великої кількості дислокацій в межах перших циклів

випробування на ковзання. При трибокорозії за потенціалу пасивації
