59

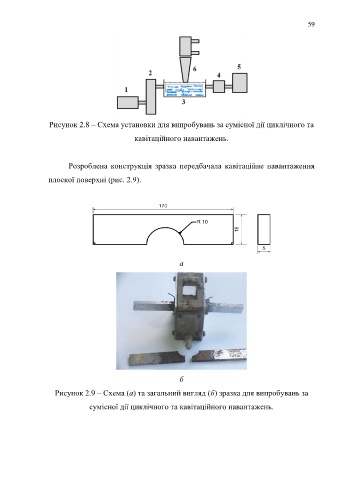

Рисунок 2.8 – Схема установки для випробувань за сумісної дії циклічного та
кавітаційного навантажень.
Розроблена конструкція зразка передбачала кавітаційне навантаження
плоскої поверхні (рис. 2.9).
а
б
Рисунок 2.9 – Схема (а) та загальний вигляд (б) зразка для випробувань за
сумісної дії циклічного та кавітаційного навантажень.
