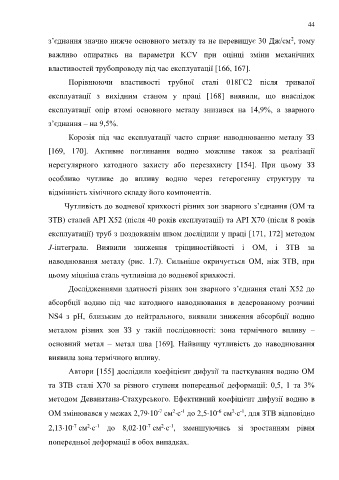

Page 44 - Dys

44

2
з’єднання значно нижче основного металу та не перевищує 30 Дж/см , тому
важливо опиратись на параметри KCV при оцінці зміни механічних

властивостей трубопроводу під час експлуатації [166, 167].

Порівнюючи властивості трубної сталі 018ГС2 після тривалої

експлуатації з вихідним станом у праці [168] виявили, що внаслідок

експлуатації опір втомі основного металу знизився на 14,9%, а зварного

з’єднання – на 9,5%.

Корозія під час експлуатації часто сприяє наводнюванню металу ЗЗ

[169, 170]. Активне поглинання водню можливе також за реалізації

нерегулярного катодного захисту або перезахисту [154]. При цьому ЗЗ

особливо чутливе до впливу водню через гетерогенну структуру та

відмінність хімічного складу його компонентів.

Чутливість до водневої крихкості різних зон зварного з’єднання (ОМ та

ЗТВ) сталей АРІ Х52 (після 40 років експлуатації) та АРІ Х70 (після 8 років

експлуатації) труб з поздовжнім швом дослідили у праці [171, 172] методом

J-інтеграла. Виявили зниження тріщиностійкості і ОМ, і ЗТВ за

наводнювання металу (рис. 1.7). Сильніше окричується ОМ, ніж ЗТВ, при

цьому міцніша сталь чутливіша до водневої крихкості.

Дослідженнями здатності різних зон зварного з’єднання сталі Х52 до

абсорбції водню під час катодного наводнювання в деаерованому розчині

NS4 з рН, близьким до нейтрального, виявили зниження абсорбції водню

металом різних зон ЗЗ у такій послідовності: зона термічного впливу –

основний метал – метал шва [169]. Найвищу чутливість до наводнювання

виявила зона термічного впливу.

Автори [155] дослідили коефіцієнт дифузії та пасткування водню ОМ

та ЗТВ сталі Х70 за різного ступеня попередньої деформації: 0,5, 1 та 3%

методом Деванатана-Стахурського. Ефективний коефіцієнт дифузії водню в

-1
-7
2
-6
-1
2
ОМ змінювався у межах 2,7910 см с до 2,510 см с , для ЗТВ відповідно
-1
2
-7
2,1310 см с до 8,0210 см с , зменшуючись зі зростанням рівня
2
-7
-1
попередньої деформації в обох випадках.
