Page 28 - Dys
P. 28
28
й сірководню H 2S скоріше утворюються плівки феруму сульфіду FeS, ніж
феруму карбонату FeCO 3. При утворенні плівок продуктів корозії з
недостатніми захисними властивостями може протікати локальна корозія з
дуже високими швидкостями, яка, зокрема, є найнебезпечнішим типом
корозійного ураження промислових газопроводів. При невеликих швидкостях
руху рідини присутність О 2 значно прискорює локальну корозію [18].
Підвищення мінералізації водного середовища зумовлює, зазвичай,
посилення корозійного руйнування сталі. Зокрема, 0,1% NaCl підвищує
швидкість корозії середньовуглецевої сталі на 23%, а 0,4% NaCl – на 73%
проти випроб у воді [30]. Слід, однак, зазначити, що суттєве підвищення
вмісту солей спричиняє зниження швидкості корозії внаслідок зменшення
розчинності кисню (деполяризатора) [31] та утруднення дифузійних процесів
через зростання в’язкості середовища. Корозійна поведінка вуглецевої сталі
суттєво залежить від аніонного складу електроліту [18, 32]. Зокрема,
агресивними стосовно сталі у нейтральних водних електролітах є хлорид,
нітрат і сульфат-іони (рис. 1.1) [32]. Хлориди можуть утруднювати
формування захисних плівок та підвищувати швидкість локальної корозії.

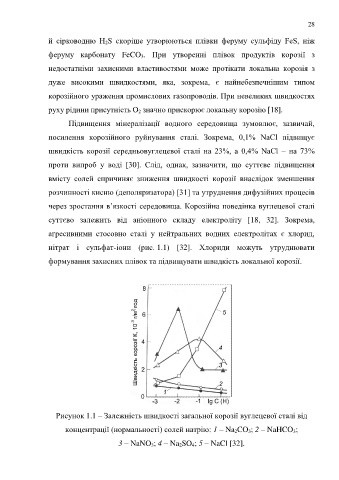

Рисунок 1.1 – Залежність швидкості загальної корозії вуглецевої сталі від
концентрації (нормальності) солей натрію: 1 – Na 2CO 3; 2 – NaHCO 3;
3 – NaNO 3; 4 – Na 2SO 4; 5 – NaCl [32].
