Page 25 - Dys
P. 25
25

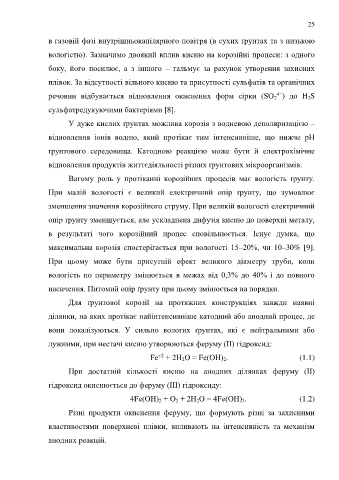

в газовій фазі внутрішньокапілярного повітря (в сухих ґрунтах та з низькою
вологістю). Зазначимо двоякий вплив кисню на корозійні процеси: з одного
боку, його посилює, а з іншого – гальмує за рахунок утворення захисних
плівок. За відсутності вільного кисню та присутності сульфатів та органічних
4−
речовин відбувається відновлення окиснених форм сірки (SO 2 ) до H 2S
сульфатредукуючими бактеріями [8].
У дуже кислих ґрунтах можлива корозія з водневою деполяризацією –
відновлення іонів водню, який протікає тим інтенсивніше, що нижче рН
ґрунтового середовища. Катодною реакцією може бути й електрохімічне
відновлення продуктів життєдіяльності різних ґрунтових мікроорганізмів.
Вагому роль у протіканні корозійних процесів має вологість ґрунту.
При малій вологості є великий електричний опір ґрунту, що зумовлює
зменшення значення корозійного струму. При великій вологості електричний
опір ґрунту зменшується, але ускладнена дифузія кисню до поверхні металу,
в результаті чого корозійний процес сповільнюється. Існує думка, що
максимальна корозія спостерігається при вологості 15–20%, чи 10–30% [9].
При цьому може бути присутній ефект великого діаметру труби, коли
вологість по периметру змінюється в межах від 0,3% до 40% і до повного
насичення. Питомий опір ґрунту при цьому змінюється на порядки.
Для ґрунтової корозії на протяжних конструкціях завжди наявні
ділянки, на яких протікає найінтенсивніше катодний або анодний процес, де
вони локалізуються. У сильно вологих ґрунтах, які є нейтральними або
лужними, при нестачі кисню утворюються феруму (ІІ) гідроксид:
+2
Fe + 2Н 2О = Fе(ОН) 2. (1.1)
При достатній кількості кисню на анодних ділянках феруму (ІІ)
гідроксид окиснюється до феруму (ІІІ) гідроксиду:
4Fе(ОН) 2 + О 2 + 2Н 2О = 4Fе(ОН) 3. (1.2)
Різні продукти окиснення феруму, що формують різні за захисними
властивостями поверхневі плівки, впливають на інтенсивність та механізм
анодних реакцій.
