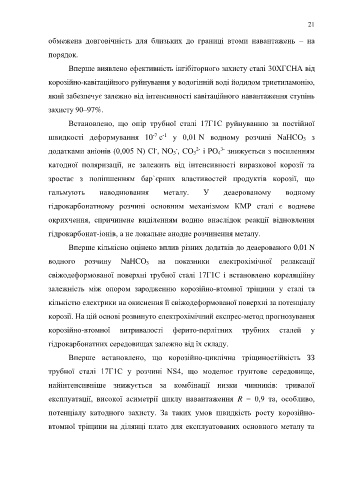

Page 21 - Dys
P. 21
21
обмежена довговічність для близьких до границі втоми навантажень – на
порядок.
Вперше виявлено ефективність інгібіторного захисту сталі 30ХГСНА від
корозійно-кавітаційного руйнування у водогінній воді йодидом триетиламонію,
який забезпечує залежно від інтенсивності кавітаційного навантаження ступінь
захисту 90–97%.
Встановлено, що опір трубної сталі 17Г1С руйнуванню за постійної
-7
-1
швидкості деформування 10 с у 0,01 N водному розчині NaHCO 3 з
-
-
2-
3-
додатками аніонів (0,005 N) Сl , NO 3 , CO 3 і PO 4 знижується з посиленням
катодної поляризації, не залежить від інтенсивності виразкової корозії та
зростає з поліпшенням бар`єрних властивостей продуктів корозії, що
гальмують наводнювання металу. У деаерованому водному
гідрокарбонатному розчині основним механізмом КМР сталі є водневе
окрихчення, спричинене виділенням водню внаслідок реакції відновлення
гідрокарбонат-іонів, а не локальне анодне розчинення металу.
Вперше кількісно оцінено вплив різних додатків до деаерованого 0,01 N
водного розчину NaHCO 3 на показники електрохімічної релаксації
свіжодеформованої поверхні трубної сталі 17Г1С і встановлено кореляційну
залежність між опором зародженню корозійно-втомної тріщини у сталі та
кількістю електрики на окиснення її свіжодеформованої поверхні за потенціалу
корозії. На цій основі розвинуто електрохімічний експрес-метод прогнозування
корозійно-втомної витривалості ферито-перлітних трубних сталей у
гідрокарбонатних середовищах залежно від їх складу.
Вперше встановлено, що корозійно-циклічна тріщиностійкість ЗЗ
трубної сталі 17Г1С у розчині NS4, що моделює ґрунтове середовище,
найінтенсивніше знижується за комбінації низки чинників: тривалої
експлуатації, високої асиметрії циклу навантаження R = 0,9 та, особливо,
потенціалу катодного захисту. За таких умов швидкість росту корозійно-
втомної тріщини на ділянці плато для експлуатованих основного металу та
