111

статичне руйнування; K SCC – максимальне значення коефіцієнта інтенсивності

напружень у циклі навантаження, за якого починається корозійно-статичне

руйнування; V SCC – швидкість росту тріщини на платоподібній ділянці ДВР за

механізмом корозійно-статичного руйнування (табл. 4.4).

10 -8 4
da/dN, м/цикл 1

-9
10

5

3 2
10 -10
3 5 10
K, MПa·м 1/2

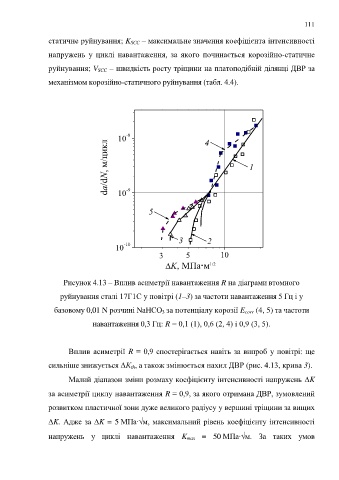

Рисунок 4.13 – Вплив асиметрії навантаження R на діаграми втомного

руйнування сталі 17Г1С у повітрі (1–3) за частоти навантаження 5 Гц і у

базовому 0,01 N розчині NaHCO 3 за потенціалу корозії E corr (4, 5) та частоти

навантаження 0,3 Гц: R = 0,1 (1), 0,6 (2, 4) і 0,9 (3, 5).

Вплив асиметрії R = 0,9 спостерігається навіть за випроб у повітрі: ще

сильніше знижується ΔК th, а також змінюється нахил ДВР (рис. 4.13, крива 3).

Малий діапазон зміни розмаху коефіцієнту інтенсивності напружень K

за асиметрії циклу навантаження R = 0,9, за якого отримана ДВР, зумовлений

розвитком пластичної зони дуже великого радіусу у вершині тріщини за вищих

K. Адже за K = 5 МПа∙м, максимальний рівень коефіцієнту інтенсивності

напружень у циклі навантаження K max = 50 МПа∙м. За таких умов
