Page 108 - Dys

108

500 pH11
400 pH11+Cl -

N і , ·10 3 цикли 200 +СО 3 +СО +Сl - 3-
300
2-
2-
3

100 +РО 4
НСО - +NО -
3 3

+Cl -

10 -5 10 -4
q, Кл

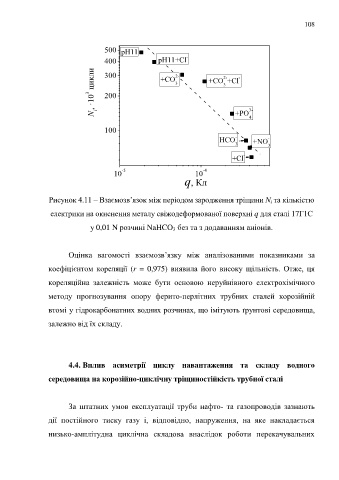

Рисунок 4.11 – Взаємозв’язок між періодом зародження тріщини N i та кількістю

електрики на окиснення металу свіжодеформованої поверхні q для сталі 17Г1С

у 0,01 N розчині NaHCO 3 без та з додаванням аніонів.

Оцінка вагомості взаємозв’язку між аналізованими показниками за

коефіцієнтом кореляції (r = 0,975) виявила його високу щільність. Отже, ця

кореляційна залежність може бути основою неруйнівного електрохімічного

методу прогнозування опору ферито-перлітних трубних сталей корозійній

втомі у гідрокарбонатних водних розчинах, що імітують ґрунтові середовища,

залежно від їх складу.

4.4. Вплив асиметрії циклу навантаження та складу водного

середовища на корозійно-циклічну тріщиностійкість трубної сталі

За штатних умов експлуатації труби нафто- та газопроводів зазнають

дії постійного тиску газу і, відповідно, напруження, на яке накладається

низько-амплітудна циклічна складова внаслідок роботи перекачувальних
