Page 116 - Dys
P. 116

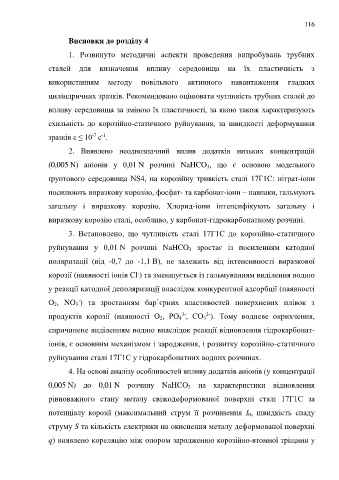

116
Висновки до розділу 4
1. Розвинуто методичні аспекти проведення випробувань трубних
сталей для визначення впливу середовища на їх пластичність з
використанням методу повільного активного навантаження гладких
циліндричних зразків. Рекомендовано оцінювати чутливість трубних сталей до
впливу середовища за зміною їх пластичності, за якою також характеризують
схильність до корозійно-статичного руйнування, за швидкості деформування
-1
-7
зразків ε ≤ 10 с .
2. Виявлено неоднозначний вплив додатків низьких концентрацій
(0,005 N) аніонів у 0,01 N розчині NaHCO 3, що є основою модельного
ґрунтового середовища NS4, на корозійну тривкість сталі 17Г1С: нітрат-іони
посилюють виразкову корозію, фосфат- та карбонат-іони – навпаки, гальмують
загальну і виразкову корозію. Хлорид-іони інтенсифікують загальну і
виразкову корозію сталі, особливо, у карбонат-гідрокарбонатному розчині.
3. Встановлено, що чутливість сталі 17Г1С до корозійно-статичного
руйнування у 0,01 N розчині NaHCO 3 зростає із посиленням катодної
поляризації (від -0,7 до -1,1 В), не залежить від інтенсивності виразкової
-
корозії (наявності іонів Cl ) та зменшується із гальмуванням виділення водню
у реакції катодної деполяризації внаслідок конкурентної адсорбції (наявності
-
О 2, NO 3 ) та зростанням бар`єрних властивостей поверхневих плівок з
3-
2-
продуктів корозії (наявності О 2, РО 4 , СО 3 ). Тому водневе окрихчення,
спричинене виділенням водню внаслідок реакції відновлення гідрокарбонат-
іонів, є основним механізмом і зародження, і розвитку корозійно-статичного
руйнування сталі 17Г1С у гідрокарбонатних водних розчинах.
4. На основі аналізу особливостей впливу додатків аніонів (у концентрації
0,005 N) до 0,01 N розчину NaHCO 3 на характеристики відновлення
рівноважного стану металу свіжодеформованої поверхні сталі 17Г1С за
потенціалу корозії (максимальний струм її розчинення І 0, швидкість спаду
струму S та кількість електрики на окиснення металу деформованої поверхні
q) виявлено кореляцію між опором зародженню корозійно-втомної тріщини у
