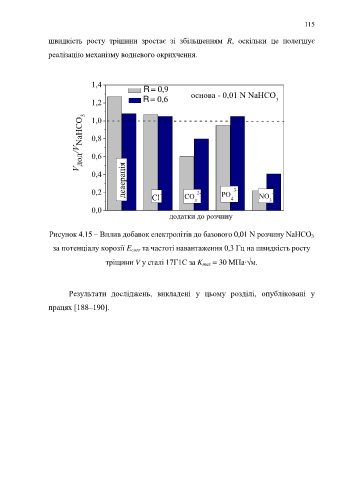

Page 115 - Dys

115

швидкість росту тріщини зростає зі збільшенням R, оскільки це полегшує

реалізацію механізму водневого окрихчення.

1,4
R = 0,9 основа - 0,01 N NaHCO

1,2 R = 0,6 3

V дод /V NaНCO 3 0,8
1,0

0,6

0,4 деаерація

0,2 Cl - CO 3 2- PO 4 3- NO 3 -

0,0
додатки до розчину

Рисунок 4.15 – Вплив добавок електролітів до базового 0,01 N розчину NaHCO 3

за потенціалу корозії E corr та частоті навантаження 0,3 Гц на швидкість росту

тріщини V у сталі 17Г1С за K max = 30 МПа∙м.

Результати досліджень, викладені у цьому розділі, опубліковані у

працях [188–190].
