Page 32 - Дисертаця Венгринюк

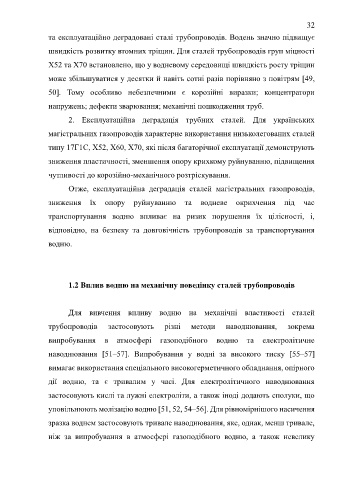

32

та експлуатаційно деградовані сталі трубопроводів. Водень значно підвищує

швидкість розвитку втомних тріщин. Для сталей трубопроводів груп міцності

X52 та X70 встановлено, що у водневому середовищі швидкість росту тріщин

може збільшуватися у десятки й навіть сотні разів порівняно з повітрям [49,

50]. Тому особливо небезпечними є корозійні виразки; концентратори

напружень; дефекти зварювання; механічні пошкодження труб.

2. Експлуатаційна деградація трубних сталей. Для українських

магістральних газопроводів характерне використання низьколегованих сталей

типу 17Г1С, X52, Х60, X70, які після багаторічної експлуатації демонструють

зниження пластичності, зменшення опору крихкому руйнуванню, підвищення

чутливості до корозійно-механічного розтріскування.

Отже, експлуатаційна деградація сталей магістральних газопроводів,

зниження їх опору руйнуванню та водневе окрихчення під час

транспортування водню впливає на ризик порушення їх цілісності, і,

відповідно, на безпеку та довговічність трубопроводів за транспортування

водню.

1.2 Вплив водню на механічну поведінку сталей трубопроводів

Для вивчення впливу водню на механічні властивості сталей
трубопроводів застосовують різні методи наводнювання, зокрема

випробування в атмосфері газоподібного водню та електролітичне

наводнювання [51–57]. Випробування у водні за високого тиску [55–57]

вимагає використання спеціального високогерметичного обладнання, опірного

дії водню, та є тривалим у часі. Для електролітичного наводнювання

застосовують кислі та лужні електроліти, а також іноді додають сполуки, що

уповільнюють молізацію водню [51, 52, 54–56]. Для рівномірнішого насичення

зразка воднем застосовують тривале наводнювання, яке, однак, менш тривале,

ніж за випробування в атмосфері газоподібного водню, а також невелику
