Page 33 - Дисертаця Венгринюк

33

товщину експериментальних зразків. Водночас, необхідно забезпечувати такі

режими наводнювання, які не будуть спричиняти пухиріння та водневе

розтріскування сталі під час самого процесу [54]. Ці методи наводнювання

загалом розглядають як еквівалентні, оскільки водень у металі діє незалежно

від того, яким було джерело наводнювання, і за однакової концентрації водню

у металі несуттєво який метод застосовували [7, 55, 58].

У сучасній літературі найпоширенішими є дві основні концепції

механізму водневої крихкості сталей (рис. 1.1) [59]. Перша – локальна

а

б

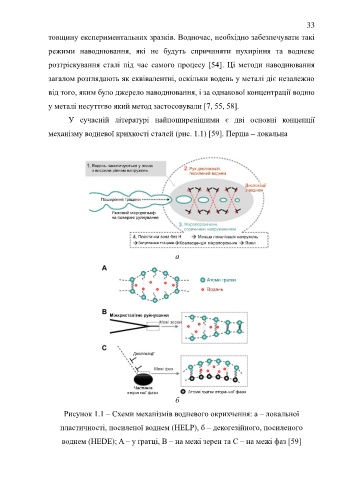

Рисунок 1.1 – Схеми механізмів водневого окрихчення: а – локальної

пластичності, посиленої воднем (HELP), б – декогезійного, посиленого

воднем (HEDE); A – у ґратці, B – на межі зерен та C – на межі фаз [59]
