Page 119 - Дисертаця Венгринюк

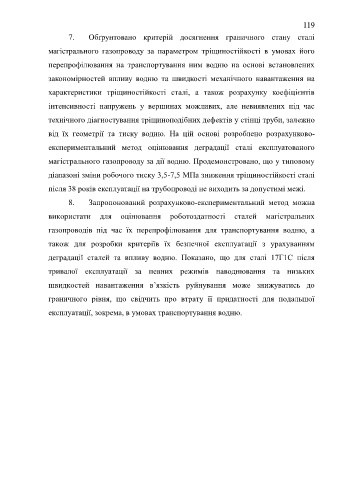

119

7. Обґрунтовано критерій досягнення граничного стану сталі

магістрального газопроводу за параметром тріщиностійкості в умовах його

перепрофілювання на транспортування ним водню на основі встановлених

закономірностей впливу водню та швидкості механічного навантаження на

характеристики тріщиностійкості сталі, а також розрахунку коефіцієнтів

інтенсивності напружень у вершинах можливих, але невиявлених під час

технічного діагностування тріщиноподібних дефектів у стінці труби, залежно

від їх геометрії та тиску водню. На цій основі розроблено розрахунково-

експериментальний метод оцінювання деградації сталі експлуатованого

магістрального газопроводу за дії водню. Продемонстровано, що у типовому

діапазоні зміни робочого тиску 3,5-7,5 МПа зниження тріщиностійкості сталі

після 38 років експлуатації на трубопроводі не виходить за допустимі межі.

8. Запропонований розрахунково-експериментальний метод можна

використати для оцінювання роботоздатності сталей магістральних

газопроводів під час їх перепрофілювання для транспортування водню, а

також для розробки критеріїв їх безпечної експлуатації з урахуванням

деградації сталей та впливу водню. Показано, що для сталі 17Г1С після
тривалої експлуатації за певних режимів наводнювання та низьких

швидкостей навантаження в’язкість руйнування може знижуватись до
граничного рівня, що свідчить про втрату її придатності для подальшої

експлуатації, зокрема, в умовах транспортування водню.
