Page 118 - Дисертаця Венгринюк
P. 118

118

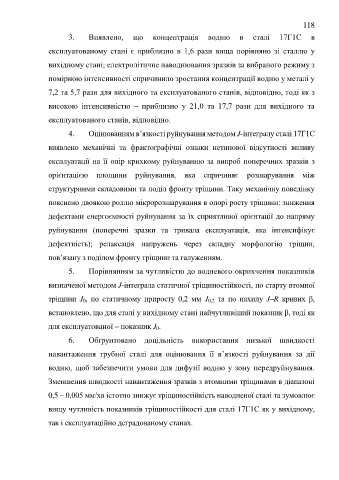

                         3.     Виявлено,  що  концентрація  водню  в  сталі  17Г1С  в

                  експлуатованому  стані  є  приблизно  в  1,6  рази  вища  порівняно  зі  сталлю  у

                  вихідному стані; електролітичне наводнювання зразків за вибраного режиму з

                  помірною інтенсивності спричинило зростання концентрації водню у металі у

                  7,2 та 5,7 рази для вихідного та експлуатованого станів, відповідно, тоді як з

                  високою  інтенсивністю  –  приблизно  у  21,0  та  17,7  рази  для  вихідного  та

                  експлуатованого станів, відповідно.

                         4.     Оцінюванням в’язкості руйнування методом J-інтегралу сталі 17Г1С

                  виявлено  механічні  та  фрактографічні  ознаки  нетипової  відсутності  впливу

                  експлуатації на її опір крихкому руйнуванню за випроб поперечних зразків з

                  орієнтацією  площини  руйнування,  яка  спричиняє  розшарування  між

                  структурними складовими та поділ фронту тріщини. Таку механічну поведінку

                  пояснено двоякою роллю мікророзшарування в опорі росту тріщини: зниження

                  дефектами енергоємності руйнування за їх сприятливої орієнтації до напряму

                  руйнування  (поперечні  зразки  та  тривала  експлуатація,  яка  інтенсифікує

                  дефектність);  релаксація  напружень  через  складну  морфологію  тріщин,


                  пов’язану з поділом фронту тріщини та галуженням.
                         5.     Порівнянням за чутливістю до водневого окрихчення показників


                  визначеної методом J-інтеграла статичної тріщиностійкості, по старту втомної
                  тріщини  J 0,  по  статичному  приросту  0,2  мм  J 0,2  та  по  нахилу  J–R  кривих  β,


                  встановлено, що для сталі у вихідному стані найчутливіший показник β, тоді як
                  для експлуатованої – показник J 0.


                         6.     Обґрунтовано  доцільність  використання  низької  швидкості

                  навантаження  трубної  сталі  для  оцінювання  її  в’язкості  руйнування  за  дії

                  водню, щоб забезпечити умови для дифузії водню у зону передруйнування.

                  Зменшення швидкості навантаження зразків з втомними тріщинами в діапазоні

                  0,5 – 0,005 мм/хв істотно знижує тріщиностійкість наводненої сталі та зумовлює

                  вищу чутливість показників тріщиностійкості для сталі 17Г1С як у вихідному,

                  так і експлуатаційно деградованому станах.
   113   114   115   116   117   118   119   120   121   122   123
