P. 47
47

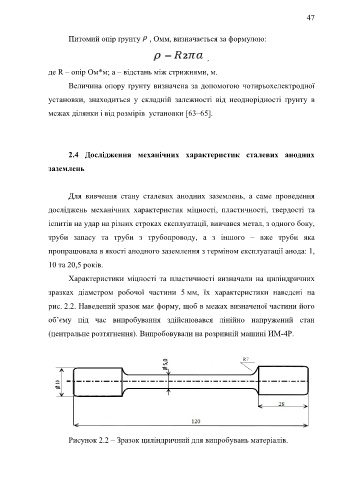

Питомий опір ґрунту , Омм, визначається за формулою:
,
де R – опір Ом*м; а – відстань між стрижнями, м.
Величина опору ґрунту визначена за допомогою чотирьохелектродної
установки, знаходиться у складній залежності від неоднорідності ґрунту в
межах ділянки і від розмірів установки [63–65].
2.4 Дослідження механічних характеристик сталевих анодних
заземлень
Для вивчення стану сталевих анодних заземлень, а саме проведення
досліджень механічних характеристик міцності, пластичності, твердості та
іспитів на удар на різних строках експлуатації, вивчався метал, з одного боку,
труби запасу та труби з трубопроводу, а з іншого – вже труби яка
пропрацювала в якості анодного заземлення з терміном експлуатації анода: 1,
10 та 20,5 років.
Характеристики міцності та пластичності визначали на циліндричних
зразках діаметром робочої частини 5 мм, їх характеристики наведені на
рис. 2.2. Наведений зразок має форму, щоб в межах визначеної частини його
об’єму під час випробування здійснювався лінійно напружений стан
(центральне розтягнення). Випробовували на розривній машині ИМ-4Р.
Рисунок 2.2 – Зразок циліндричний для випробувань матеріалів.
