92

3.1.1 Методика визначення розмірів ВЗП

Для визначення розмірів ВЗП формували мапи просторового розподілу

параметра шорсткості Ra. Розміри базової площі L x*L y = 15λ x*15λ y вибирали,

припускаючи, що параметр шорсткості Ra = 0,025 мкм, що відповідає мінімальній

шорсткості будь-якої з ділянок поверхні досліджуваного зразка за межами границі

циклічної зони пластичності. Для усунення різких перепадів висот у розподілах

параметра шорсткості Ra використовували гаусівський згладжувальний фільтр.

Мапи просторового розподілу параметра шорсткості Ra(k,l) для ділянки поверхні

зразка 1 біля краю вирізу до навантаження і після 10 000 циклів наведено на рис. 3.3.

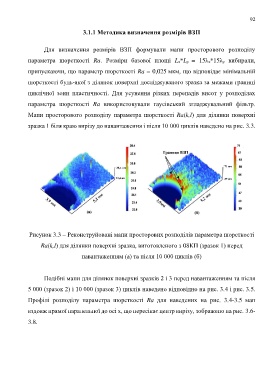

Рисунок 3.3 – Реконструйовані мапи просторових розподілів параметра шорсткості

Ra(k,l) для ділянки поверхні зразка, виготовленого з 08КП (зразок 1) перед

навантаженням (а) та після 10 000 циклів (б)

Подібні мапи для ділянок поверхні зразків 2 і 3 перед навантаженням та після

5 000 (зразок 2) і 10 000 (зразок 3) циклів наведено відповідно на рис. 3.4 і рис. 3.5.

Профілі розподілу параметра шорсткості Ra для наведених на рис. 3.4-3.5 мап

вздовж прямої паралельної до осі x, що пересікає центр вирізу, зображено на рис. 3.6-

3.8.
