Page 121 - Стасишин Дисертація

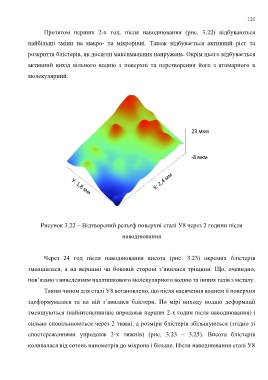

121

Протягом перших 2-х год. після наводнювання (рис. 3.22) відбуваються

найбільші зміни на макро- та мікрорівні. Також відбувається активний ріст та

розкриття блістерів, як досягли максимальних напружень. Окрім цього відбувається

активний вихід вільного водню з поверхні та перетворення його з атомарного в

молекулярний.

23 мкм

-8 мкм

Рисунок 3.22 – Відтворений рельєф поверхні сталі У8 через 2 години після

наводнювання

Через 24 год після наводнювання висота (рис. 3.23) окремих блістерів

зменшилася, а на вершині чи боковій стороні з’явилися тріщини. Що, очевидно,
пов’язано з виведенням надлишкового молекулярного водню та інших газів з металу.

Таким чином для сталі У8 встановлено, що після насичення воднем її поверхня

здеформувалася та на ній з’явилися блістери. По мірі виходу водню деформації

зменшуються (найінтенсивніше впродовж перших 2-х годин після наводнювання) і

сильно сповільнюються через 2 тижні, а розміри блістерів збільшуються (згідно зі

спостереженнями упродовж 2-х тижнів) (рис. 3.23 – 3.25). Висота блістерів

коливалася від сотень нанометрів до мікрона і більше. Після наводнювання сталі У8
