120

насиченням воднем. На поверхні спостерігали дрібні (до 10 мкм) дефекти від

включень та слідів абразиву після шліфування.

0,14 мкм

-0,14 мкм

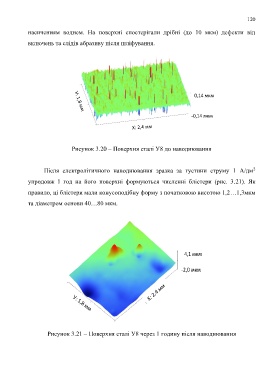

Рисунок 3.20 – Поверхня сталі У8 до наводнювання

2
Після електролітичного наводнювання зразка за густини струму 1 А/дм
упродовж 1 год на його поверхні формуються численні блістери (рис. 3.21). Як

правило, ці блістери мали конусоподібну форму з початковою висотою 1,2…1,3мкм

та діаметром основи 40…80 мкм.

4,1 мкм

-2,0 мкм

Рисунок 3.21 – Поверхня сталі У8 через 1 годину після наводнювання
