Page 268 - dyser_Stankevych
P. 268
268
а б

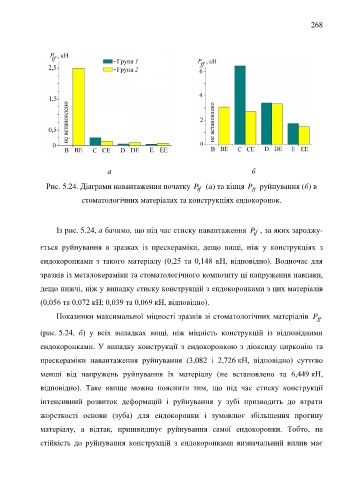

Рис. 5.24. Діаграми навантаження початку P (а) та кінця P руйнування (б) в
if
ff
стоматологічних матеріалах та конструкціях ендокоронок.
Із рис. 5.24, а бачимо, що під час стиску навантаження P , за яких зароджу-
if
ється руйнування в зразках із прескераміки, дещо вищі, ніж у конструкціях з
ендокоронками з такого матеріалу (0,25 та 0,148 кН, відповідно). Водночас для
зразків із металокераміки та стоматологічного композиту ці напруження навпаки,
дещо нижчі, ніж у випадку стиску конструкцій з ендокоронками з цих матеріалів
(0,056 та 0,072 кН; 0,039 та 0,069 кН, відповідно).
Показники максимальної міцності зразків зі стоматологічних матеріалів P
ff
(рис. 5.24, б) у всіх випадках вищі, ніж міцність конструкцій із відповідними
ендокоронками. У випадку конструкції з ендокоронкою з діоксиду цирконію та
прескераміки навантаження руйнування (3,082 і 2,726 кН, відповідно) суттєво
менші від напружень руйнування їх матеріалу (не встановлено та 6,449 кН,
відповідно). Таке явище можна пояснити тим, що під час стиску конструкції
інтенсивний розвиток деформацій і руйнування у зубі призводить до втрати
жорсткості основи (зуба) для ендокоронки і зумовлює збільшення прогину
матеріалу, а відтак, пришвидшує руйнування самої ендокоронки. Тобто, на
стійкість до руйнування конструкцій з ендокоронками визначальний вплив має
