Page 273 - dyser_Stankevych

273

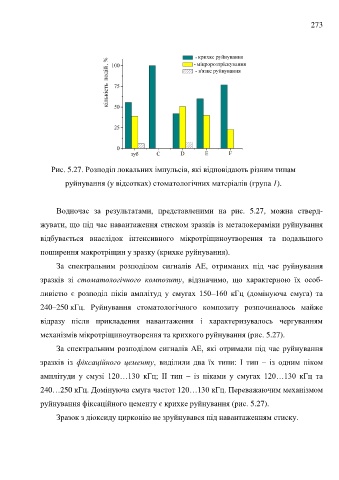

Рис. 5.27. Розподіл локальних імпульсів, які відповідають різним типам

руйнування (у відсотках) стоматологічних матеріалів (група 1).

Водночас за результатами, представленими на рис. 5.27, можна стверд-

жувати, що під час навантаження стиском зразків із металокераміки руйнування

відбувається внаслідок інтенсивного мікротріщиноутворення та подальшого

поширення макротріщин у зразку (крихке руйнування).

За спектральним розподілом сигналів АЕ, отриманих під час руйнування

зразків зі стоматологічного композиту, відзначимо, що характерною їх особ-

ливістю є розподіл піків амплітуд у смугах 150–160 кГц (домінуюча смуга) та

240–250 кГц. Руйнування стоматологічного композиту розпочиналось майже

відразу після прикладення навантаження і характеризувалось чергуванням

механізмів мікротріщиноутворення та крихкого руйнування (рис. 5.27).

За спектральним розподілом сигналів АЕ, які отримали під час руйнування

зразків із фіксаційного цементу, виділили два їх типи: І тип – із одним піком

амплітуди у смузі 120…130 кГц; ІІ тип – із піками у смугах 120…130 кГц та
240…250 кГц. Домінуюча смуга частот 120…130 кГц. Переважаючим механізмом

руйнування фіксаційного цементу є крихке руйнування (рис. 5.27).
Зразок з діоксиду цирконію не зруйнувався під навантаженням стиску.
