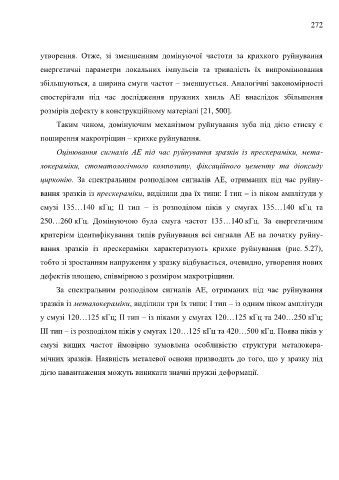

Page 272 - dyser_Stankevych

272

утворення. Отже, зі зменшенням домінуючої частоти за крихкого руйнування

енергетичні параметри локальних імпульсів та тривалість їх випромінювання

збільшуються, а ширина смуги частот – зменшується. Аналогічні закономірності

спостерігали під час дослідження пружних хвиль АЕ внаслідок збільшення

розмірів дефекту в конструкційному матеріалі [21, 500].

Таким чином, домінуючим механізмом руйнування зуба під дією стиску є

поширення макротріщин – крихке руйнування.

Оцінювання сигналів АЕ під час руйнування зразків із прескераміки, мета-

локераміки, стоматологічного композиту, фіксаційного цементу та діоксиду

цирконію. За спектральним розподілом сигналів АЕ, отриманих під час руйну-

вання зразків із прескераміки, виділили два їх типи: І тип – із піком амплітуди у

смузі 135…140 кГц; ІІ тип – із розподілом піків у смугах 135…140 кГц та

250…260 кГц. Домінуючою була смуга частот 135…140 кГц. За енергетичним

критерієм ідентифікування типів руйнування всі сигнали АЕ на початку руйну-

вання зразків із прескераміки характеризують крихке руйнування (рис. 5.27),
тобто зі зростанням напруження у зразку відбувається, очевидно, утворення нових

дефектів площею, співмірною з розміром макротріщини.
За спектральним розподілом сигналів АЕ, отриманих під час руйнування

зразків із металокераміки, виділили три їх типи: І тип – із одним піком амплітуди
у смузі 120…125 кГц; ІІ тип – із піками у смугах 120…125 кГц та 240…250 кГц;

ІІІ тип – із розподілом піків у смугах 120…125 кГц та 420…500 кГц. Поява піків у

смузі вищих частот ймовірно зумовлена особливістю структури металокера-

мічних зразків. Наявність металевої основи призводить до того, що у зразку під

дією навантаження можуть виникати значні пружні деформації.
