Page 251 - dyser_Stankevych

251

відносної деформації зразка (рис. 5.12, б), який на рис. 5.12, а обведено пунктир-

ною лінією.

а б

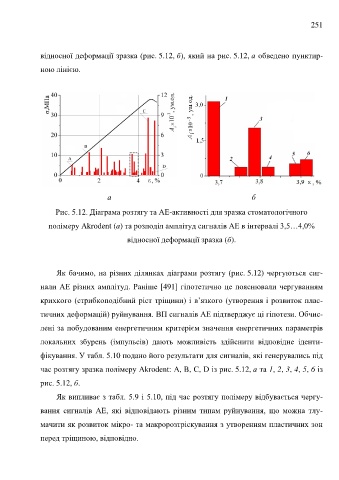

Рис. 5.12. Діаграма розтягу та АЕ-активності для зразка стоматологічного
полімеру Akrodent (а) та розподіл амплітуд сигналів АЕ в інтервалі 3,5…4,0%

відносної деформації зразка (б).

Як бачимо, на різних ділянках діаграми розтягу (рис. 5.12) чергуються сиг-

нали АЕ різних амплітуд. Раніше [491] гіпотетично це пояснювали чергуванням

крихкого (стрибкоподібний ріст тріщини) і в’язкого (утворення і розвиток плас-

тичних деформацій) руйнування. ВП сигналів АЕ підтверджує ці гіпотези. Обчис-

лені за побудованим енергетичним критерієм значення енергетичних параметрів

локальних збурень (імпульсів) дають можливість здійснити відповідне іденти-

фікування. У табл. 5.10 подано його результати для сигналів, які генерувались під

час розтягу зразка полімеру Akrodent: A, B, C, D із рис. 5.12, а та 1, 2, 3, 4, 5, 6 із

рис. 5.12, б.

Як випливає з табл. 5.9 і 5.10, під час розтягу полімеру відбувається чергу-

вання сигналів АЕ, які відповідають різним типам руйнування, що можна тлу-

мачити як розвиток мікро- та макророзтріскування з утворенням пластичних зон

перед тріщиною, відповідно.
