Page 149 - dyser_Stankevych

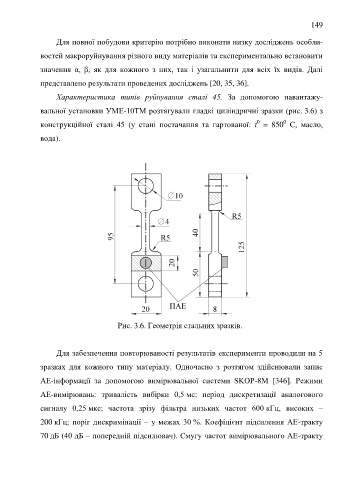

149

Для повної побудови критерію потрібно виконати низку досліджень особли-

востей макроруйнування різного виду матеріалів та експериментально встановити

значення α, β, як для кожного з них, так і узагальнити для всіх їх видів. Далі

представлено результати проведених досліджень [20, 35, 36].

Характеристика типів руйнування сталі 45. За допомогою навантажу-

вальної установки УМЕ-10ТМ розтягували гладкі циліндричні зразки (рис. 3.6) з

0
0
конструкційної сталі 45 (у стані постачання та гартованої: t = 850 C, масло,
вода).

Рис. 3.6. Геометрія стальних зразків.

Для забезпечення повторюваності результатів експерименти проводили на 5

зразках для кожного типу матеріалу. Одночасно з розтягом здійснювали запис

АЕ-інформації за допомогою вимірювальної системи SKOP-8М [346]. Режими

АЕ-вимірювань: тривалість вибірки 0,5 мс; період дискретизації аналогового
сигналу 0,25 мкс; частота зрізу фільтра низьких частот 600 кГц, високих –

200 кГц; поріг дискримінації – у межах 30 %. Коефіцієнт підсилення АЕ-тракту
70 дБ (40 дБ – попередній підсилювач). Смугу частот вимірювального АЕ-тракту
