P. 43
43

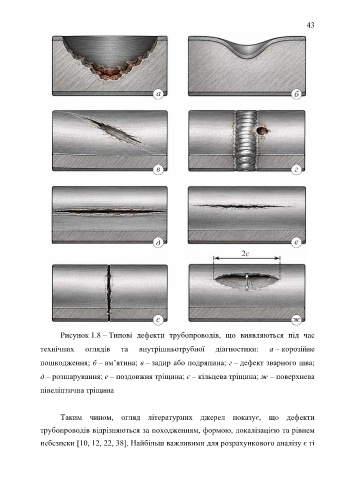

Рисунок 1.8 – Типові дефекти трубопроводів, що виявляються під час
технічних оглядів та внутрішньотрубної діагностики: а – корозійне
пошкодження; б – вм’ятина; в – задир або подряпина; г – дефект зварного шва;
д – розшарування; е – поздовжня тріщина; є – кільцева тріщина; ж – поверхнева
півеліптична тріщина
Таким чином, огляд літературних джерел показує, що дефекти
трубопроводів відрізняються за походженням, формою, локалізацією та рівнем
небезпеки [10, 12, 22, 38]. Найбільш важливими для розрахункового аналізу є ті
