Page 77 - Дисертація_Сободош_Наталія_Йосипівна

77

формування захисного шару, проте його максимальне значення (не перевищує

50–55°) є занизьким для якісної пасивації. Порівняно з неінгібованим

розчином, де характеристики визначаються продуктами корозії, додавання

альгінату лише дещо модифікує поверхневий шар, не створюючи при цьому

щільної діелектричної перешкоди для переносу заряду.

Низькі значення модуля імпедансу на низьких частотах та недостатня

величина фазового кута підтверджують, що індивідуальний альгінат натрію не

забезпечує належного рівня інгібувального захисту алюмінієвого сплаву

Д16Т. Сформовані адсорбційні шари є надто проникними, що робить

самостійне використання цієї сполуки недоцільним для надійного

протикорозійного захисту в хлоридних середовищах.

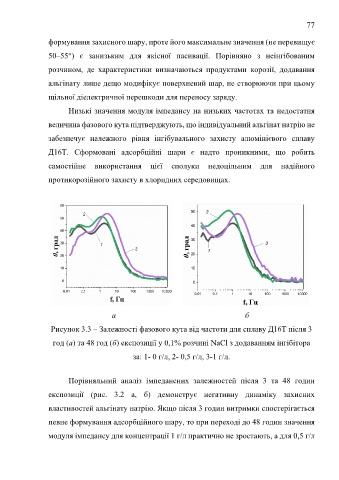

a б

Рисунок 3.3 – Залежності фазового кута від частоти для сплаву Д16T після 3

год (а) та 48 год (б) експозиції у 0,1% розчині NaCl з додаванням інгібітора

за: 1- 0 г/л, 2- 0,5 г/л, 3-1 г/л.

Порівняльний аналіз імпедансних залежностей після 3 та 48 годин

експозиції (рис. 3.2 а, б) демонструє негативну динаміку захисних
властивостей альгінату натрію. Якщо після 3 годин витримки спостерігається

певне формування адсорбційного шару, то при переході до 48 годин значення
модуля імпедансу для концентрації 1 г/л практично не зростають, а для 0,5 г/л
