68

перпендикулярність до поверхні зразка (10). Вертикальне коромисло (8)

переміщується у вертикальному напрямку в межах горизонтальної балки (9).

На ньому закріплені тензодавачі (11), що функціонують у двох напрямках

руху. Зразок (10) встановлювали на пластину з контактним виводом, який

ізольований від столу за допомогою ізоляційної прокладки.

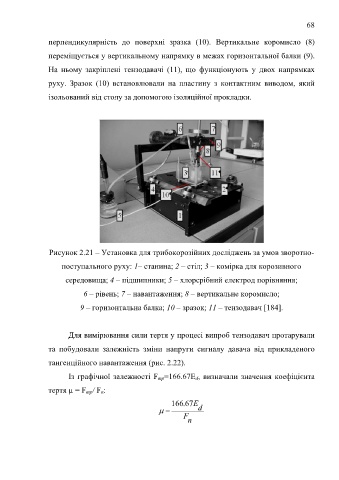

Рисунок 2.21 – Установка для трибокорозійних досліджень за умов зворотно-

поступального руху: 1– станина; 2 – стіл; 3 – комірка для корозивного

середовища; 4 – підшипники; 5 – хлорсрібний електрод порівняння;

6 – рівень; 7 – навантаження; 8 – вертикальне коромисло;

9 – горизонтальна балка; 10 – зразок; 11 – тензодавач [184].

Для вимірювання сили тертя у процесі випроб тензодавач протарували

та побудовали залежність зміни напруги сигналу давача від прикладеного
тангенційного навантаження (рис. 2.22).

Із графічної залежності F тр=166.67Е d, визначали значення коефіцієнта
тертя µ = F тр/ F n:

166 . 67 E
  d
F
n
