Page 73 - Дисертація_Сободош_Наталія_Йосипівна

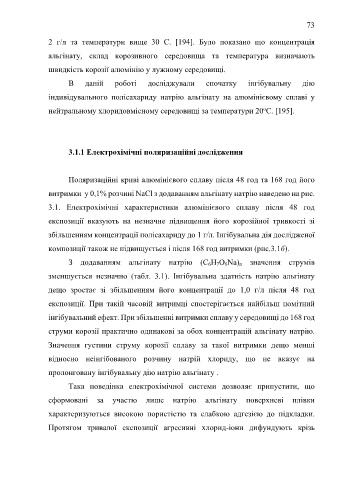

73

2 г/л та температури вище 30 С. [194]. Було показано що концентрація

альгінату, склад корозивного середовища та температура визначають

швидкість корозії алюмінію у лужному середовищі.

В даній роботі досліджували спочатку інгібувальну дію

індивідувального полісахариду натрію альгінату на алюмінієвому сплаві у

о
нейтральному хлоридовмісному середовищі за температури 20 С. [195].

3.1.1 Електрохімічні поляризаційні дослідження

Поляризаційні криві алюмінієвого сплаву після 48 год та 168 год його

витримки у 0,1% розчині NaCl з додаванням альгінату натрію наведено на рис.

3.1. Електрохімічні характеристики алюмінієвого сплаву після 48 год

експозиції вказують на незначне підвищення його корозійної тривкості зі

збільшенням концентрації полісахариду до 1 г/л. Інгібувальна дія дослідженої

композиції також не підвищується і після 168 год витримки (рис.3.1б).
З додаванням альгінату натрію (C 6H 7O 6Na) n значення струмів

зменшується незначно (табл. 3.1). Інгібувальна здатність натрію альгінату
дещо зростає зі збільшенням його концентрації до 1,0 г/л після 48 год

експозиції. При такій часовій витримці спостерігається найбільш помітний
інгібувальний ефект. При збільшенні витримки сплаву у середовищі до 168 год

струми корозії практично одинакові за обох концентрацій альгінату натрію.

Значення густини струму корозії сплаву за такої витримки дещо менші

відносно неінгібованого розчину натрій хлориду, що не вказує на

пролонговану інгібувальну дію натрію альгінату .

Така поведінка електрохімічної системи дозволяє припустити, що

сформовані за участю лише натрію альгінату поверхневі плівки

характеризуються високою пористістю та слабкою адгезією до підкладки.

Протягом тривалої експозиції агресивні хлорид-іони дифундують крізь
